Szybkie obrócenie płytek drukowanych Produkty komunikacyjne Otwór wypełniony żywicą Płytka drukowana z półotworem Kontrola impedancji płytki drukowanej Szybkie obwody

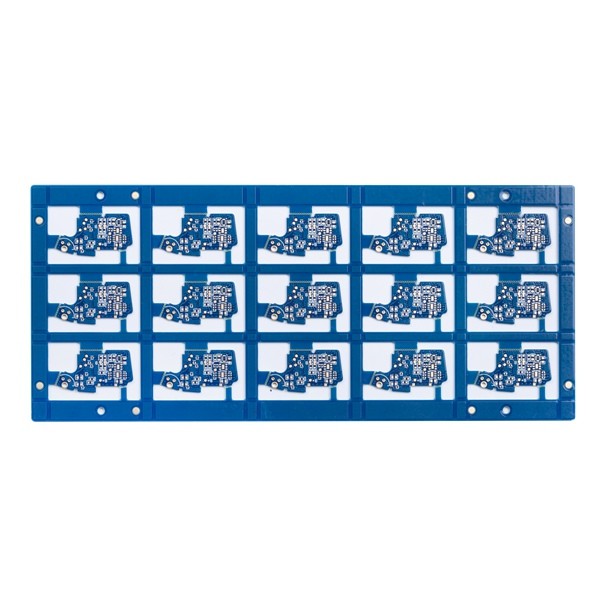

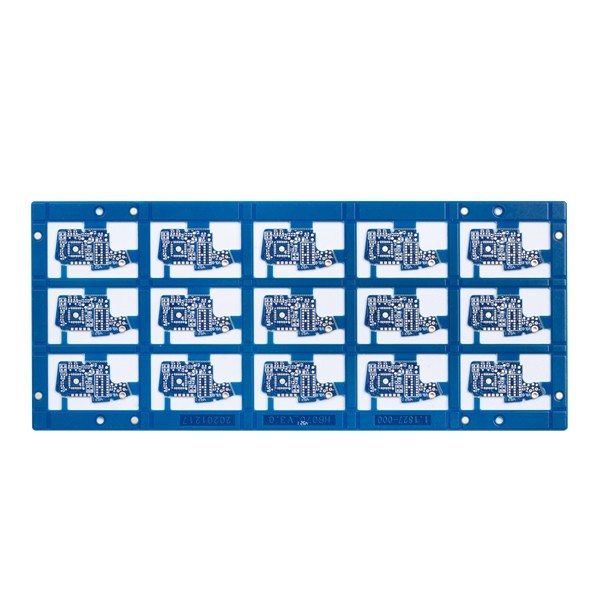

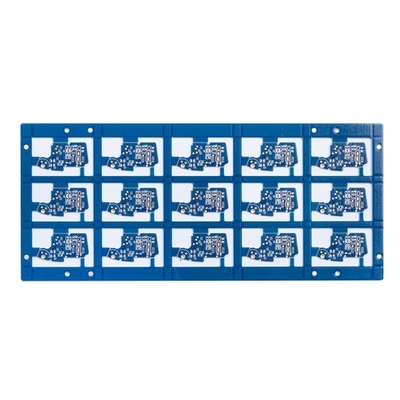

6L szybkoobrotowa płytka PCB z otworem wypełnionym żywicą

Pcb Fast Turnaround, obwód Huashengxin to profesjonalny producent płytek drukowanych.Produkty Huashengxin obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewniamy elastyczne szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Nasze produkty są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych i przemyśle lotniczym.

Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, trzeba będzie to sprawdzić.

Minimalny rozmiar panelu to 5 * 5 mm.

Surowce płytek drukowanych obejmują FR4, Rogers, bezhalogenowe, materiały o wysokiej TG ...

Czasy prasy do laminowania otworów ślepych i zakopanych: Prasa z tym samym rdzeniem ≤3 razy (>3 razy wymaga przeglądu)

Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.

Zdolność do grubości miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej: ≤ 10 OZ (≥5 OZ wymaga przeglądu)

Tolerancja łuku i skrętu wynosi 0,075%.

Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤ 10 (dla wiertła)
2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu 0,10 mm.Jeśli grubość płyty ≤ 1,2 mm, minimalny rozmiar otworu 0,15 mm

Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i na żądanie.

Kolor sitodruku: biały, czarny i zgodnie z twoją prośbą

Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.

Często zadawane pytania:
P1:Jak mogę otrzymać wycenę?
O: Prosimy o przesłanie pliku gerber w formacie Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB i podanie ilości na żądanie.Dostarczymy odpowiednio wycenę.

P2:Czy możesz wyprodukować płytki PCB z pliku obrazu??
O: Nie. Ale jeśli wyślesz nam próbną płytkę drukowaną, możemy sklonować jej projekt i opracować.

P3:Czy masz na stanie PCB?.
Odp .: Większość płytek PCB jest dostosowywana i mają różne projekty, produkujemy je zgodnie z plikami gerber dostarczonymi przez klientów.

P4:Jakich materiałów FR4 zazwyczaj używasz?

O: Kingboard, ITEQ, Shengyi...

Q5:Jakiego rodzaju wysyłki zwykle używasz??
Odp .: W przypadku zamówienia o małej objętości zawsze sugerujemy wysyłanie desek za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego do odbioru lub użyć naszego konta do wysyłki w terminie dostawy DDU (nieopłacone cło importowe).
A w przypadku zamówienia o dużej objętości, aby zaoszczędzić na kosztach frachtu, zaproponujemy zorganizowanie wysyłki drogą lotniczą lub morską. Oczywiście, jeśli masz własnego spedytora i możesz dostarczyć nam informacje, możemy skontaktować się z nim w celu zorganizowania wysyłki.
