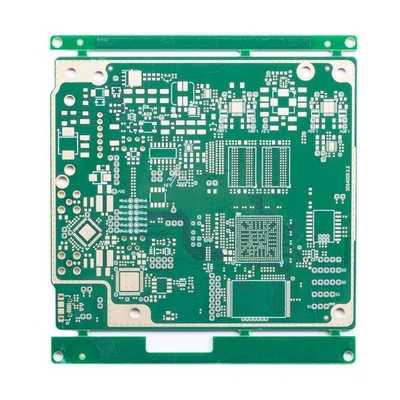

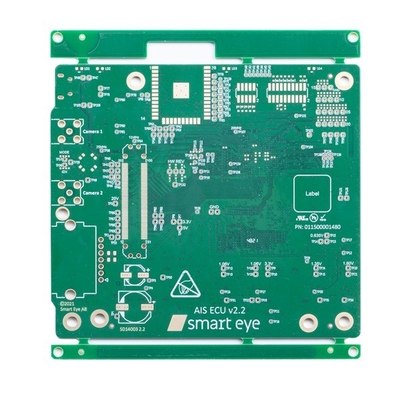

Płytki PCB BGA Quick Turn z małym otworem Prototypowa 8-warstwowa płytka PCB FR4 TG170

  • Small Hole BGA Quick Turn PCB Boards Prototype 8 Layer PCB FR4 TG170
  • Small Hole BGA Quick Turn PCB Boards Prototype 8 Layer PCB FR4 TG170
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 134296
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB 8-warstwowa płytka PCB Quick Turn z małym BGA Materiały eksploatacyjne FR4 TG170
Powierzchnia wykończona Immersja Złoto Grubość płyty 1,6 mm
Grubość miedzi 1/H/H/H/H/H/H/1OZ Min. Min. line distance/space odległość/odstęp linii 4/4 mln
Maska lutownicza ZIELONY Najmniejszy otwór wiercony mechaniczny 0,15 mm
Specjalne wymagania min. min. via hole size 0.15mm/impedance control/0.25mm BGA przez rozmiar ot Produkty do komunikacji aplikacyjnej produkty cyfrowe
High Light

Płytki PCB FR4 BGA Quick Turn

,

płytki PCB TG170 BGA Quick Turn

,

8-warstwowa płytka PCB FR4 TG170
Zostaw wiadomość
opis produktu

Płytki PCB BGA Quick Turn z małym otworem Prototypowa 8-warstwowa płytka PCB FR4 TG170



Szybkie obracanie płytek PCB Kontrola impedancji małego otworu Małe BGA Szybkie prototypowe płytki PCB Szybkie obracanie płytek drukowanych



8-warstwowa płytka PCB Quick Turn z małym BGA



Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.Produkty Huashengxin obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewniamy elastyczne szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Nasze produkty są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych i przemyśle lotniczym.





Płytka drukowana Liczba warstw: 8L Laminat płytki drukowanej: FR4 TG170
Grubość warstwy miedzi: 1/H/H/H/H/H/H/1OZ Grubość deski: 1,6 mm
Najmniejszy rozmiar otworu: 0,15 mm Najmniejsza ścieżka/przerwa PCB: 4/4 mil
Kolor maski lutowniczej: Zielony Kolor sitodruku: biały
Wykończona powierzchnia PCB: Immersja Złoto Profil zarządu: Routing/V-CUT/Punching
Zastosowanie płytki PCB: produkty cyfrowe
Żądanie Specjalne wymagania: min.przez rozmiar otworu 0,15 mm/kontrola impedancji/0,25 mm BGA


Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.


Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, trzeba będzie to sprawdzić.


Minimalny rozmiar panelu to 5 * 5 mm.


Surowce płytek drukowanych obejmują FR4, Rogers, bezhalogenowe, materiały o wysokiej TG ...


Czasy prasy do laminowania otworów ślepych i zakopanych: Prasa z tym samym rdzeniem ≤3 razy (>3 razy wymaga przeglądu)


Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.


Zdolność do grubości miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej: ≤ 10 OZ (≥5 OZ wymaga przeglądu)


Tolerancja łuku i skrętu wynosi 0,075%.


Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.



Płytki PCB BGA Quick Turn z małym otworem Prototypowa 8-warstwowa płytka PCB FR4 TG170 0



Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.



Q2: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.



Q3:Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.



Q4:Jak zwykle wysyłasz PCB?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.



P5: Jaki jest twój standardowy czas realizacji?produkcja?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
