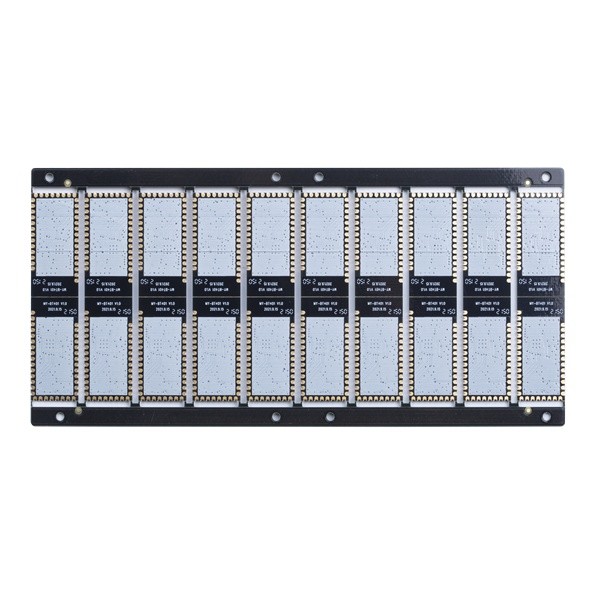

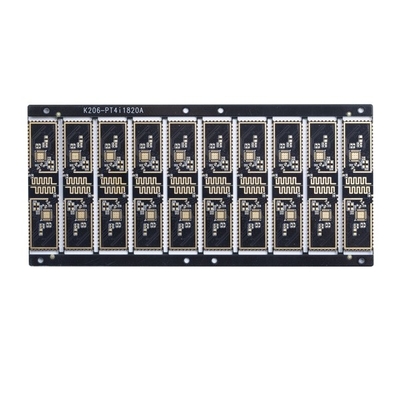

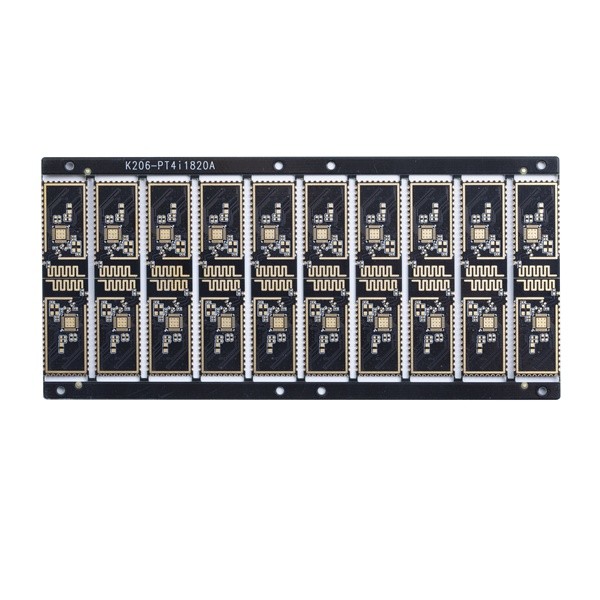

4-warstwowe urządzenie medyczne Pcb Szybka realizacja 5 mil z otworem na wtyczkę z żywicy

4-warstwowe urządzenie medyczne Pcb Szybka realizacja 5 mil z otworem na wtyczkę z żywicy

Szybkie obracanie płytek PCB Kontrola impedancji Półotwór wypełniony żywicą i platerowany na urządzeniu medycznym Płytka obwodu szybkiego obrotu

4-warstwowa płytka PCB Quick Turn z otworem na wtyczkę żywiczną

Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.Produkty Huashengxin obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewniamy elastyczne szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Nasze produkty są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych i przemyśle lotniczym.

Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie.

Minimalny rozmiar panelu to 5 * 5 mm.

Surowce płytek drukowanych obejmują FR4, Rogers, materiały bezhalogenowe, High TG...

Czasy prasy do laminowania otworów ślepych i zakopanych: Prasa z tym samym rdzeniem ≤3 razy (>3 razy wymaga przeglądu)

Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.

Zdolność do grubości miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej: ≤ 10 OZ (≥5 OZ wymaga przeglądu)

Tolerancja łuku i skrętu wynosi 0,075%.

Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤ 10 (dla wiertła)
2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu 0,10 mm.Jeśli grubość płyty ≤ 1,2 mm, minimalny rozmiar otworu 0,15 mm

Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i na żądanie.

Kolor sitodruku: biały, czarny i zgodnie z twoją prośbą

Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.

Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy nasze pliki PCB zostaną sprawdzone.
O: Tak.Twoje dane zostaną sprawdzone przez nasz Zespół Inżynierów.Jeśli znajdziemy jakieś problemy techniczne lub będziemy mieć jakiekolwiek pytania, skontaktujemy się z Tobą i wspólnie rozwiążemy problemy.

P4: Czy nasz produkt zostanie przetestowany przed wysyłką.
O: Tak.Możemy zapewnić testowanie obwodów funkcjonalnych, jeśli podasz nam metody testowania.

P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
