1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger Finished FR4 TG170

  • 1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger Finished FR4 TG170
  • 1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger Finished FR4 TG170
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 131425
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB 6-warstwowa płytka PCB Quick Turn ze złotym palcem Materiały eksploatacyjne FR4 TG170
Powierzchnia wykończona Immersja Złoto, Gold Finger 30U Grubość płyty 1,6 mm
Grubość miedzi 1/1/1/1/1/1 OZ ukończone Min. Min. line distance/space odległość/odstęp linii 3/3 mil
Maska lutownicza Jasnozielony Najmniejszy otwór wiercony mechaniczny 0,15 mm
Specjalne wymagania przez rozmiar otworu 0,15 mm/kontrola impedancji/wypełniony żywicą i platerowany Produkty do komunikacji aplikacyjnej produkty cyfrowe
High Light

1OZ Szybkoobrotowa sztywna płyta Flex Pcb

,

TG170 Szybkoobrotowa sztywna płyta Flex Pcb

,

FR4 TG170 szybkoobrotowa płytka drukowana
Zostaw wiadomość
opis produktu

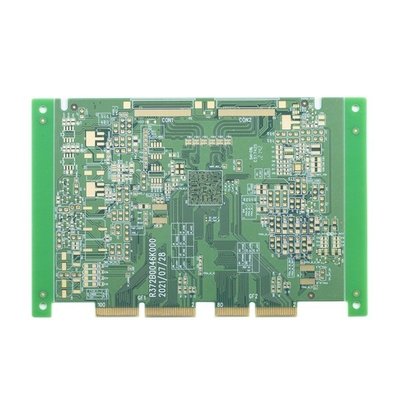

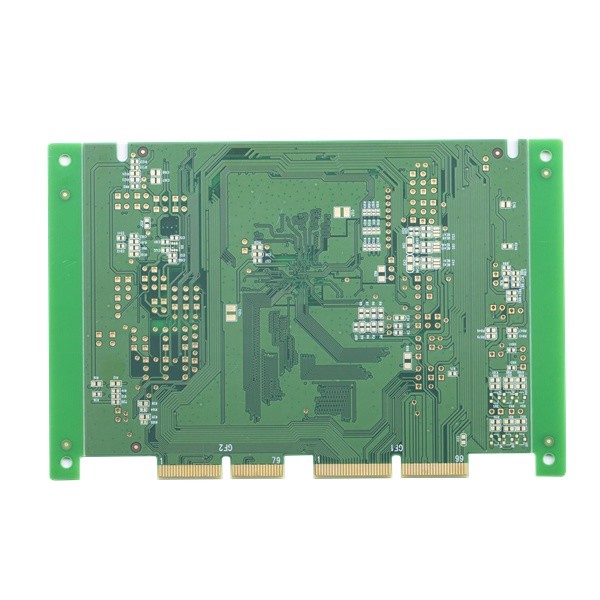

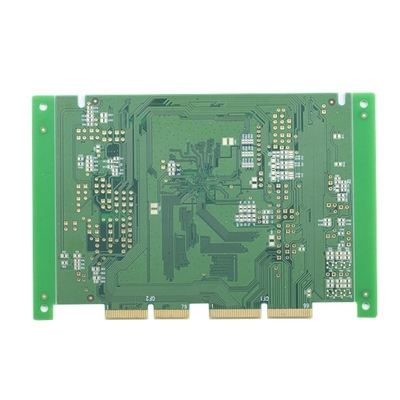

1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger Finished FR4 TG170



Szybkie obracanie płytek PCB Zatkana żywicą kontrola impedancji otworu Złoty palec Mała przestrzeń i szczelina linii



6-warstwowa płytka PCB Quick Turn ze złotym palcem





Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.


Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, trzeba będzie to sprawdzić.


Minimalny rozmiar panelu to 5 * 5 mm.Szybkoobrotowa, sztywna, elastyczna płytka drukowana


Surowce płytek drukowanych obejmują FR4, Rogers, bezhalogenowe, materiały o wysokiej TG ...


Czasy prasy do laminowania otworów ślepych i zakopanych: Prasa z tym samym rdzeniem ≤3 razy (>3 razy wymaga przeglądu)


Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.


Zdolność do grubości miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej: ≤ 10 OZ (≥5 OZ wymaga przeglądu)


Tolerancja łuku i skrętu wynosi 0,075%.


Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤ 10 (dla wiertła)
2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu 0,10 mm.Jeśli grubość płyty ≤ 1,2 mm, minimalny rozmiar otworu 0,15 mm


Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i na żądanie.


Kolor sitodruku: biały, czarny i zgodnie z twoją prośbą


Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.





Liczba warstw: 6 warstw Laminat płytki drukowanej: FR4 TG170
Inna grubość miedzi: 1/1/1/1/1 OZ Płytka drukowana o grubości: 1,6 mm
Najmniejszy otwór wiercony mechaniczny: 0,15 mm Min.odległość/odstęp linii: 3/3 mil
Kolor maski lutowniczej: Jasnozielony Kolor legend: biały kolor
Wykończona powierzchnia PCB: Immersja Złoto, Gold Finger 30U“ Profil zarządu: Frezowanie + V-CUT
Zastosowanie płytki PCB: produkty cyfrowe
Żądanie Specjalne wymagania: mała przestrzeń liniowa i przerwa: 3/3 mil/min.przez otwór o rozmiarze 0,15 mm/kontrola impedancji/wypełniony żywicą i platerowany/0,25 mm BGA/złoty palec

1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger Finished FR4 TG170 0

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.



P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.



P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych



P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
