FR4 IT180A Szybka usługa prototypowania PCB Immersja Złoto ROHS Approved

FR4 IT180A Szybka usługa prototypowania PCB Immersja Złoto ROHS Approved

Szybkie obracanie płytek PCB Szybka usługa prototypowania płytek PCB Zgodna z ROHS Szybka produkcja płytek PCB

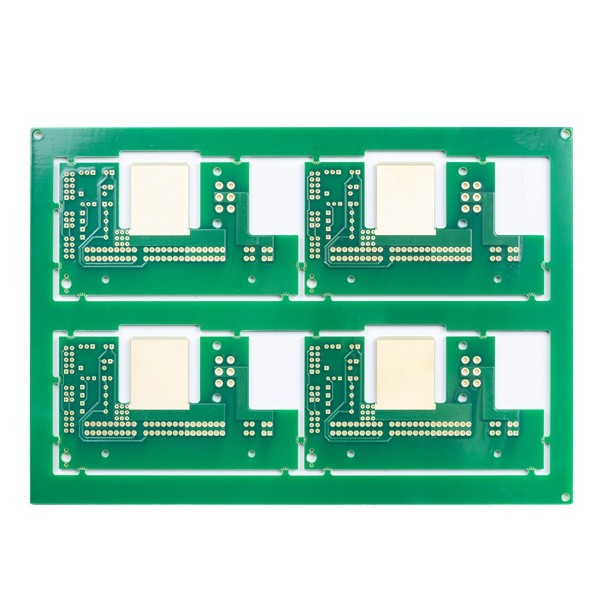

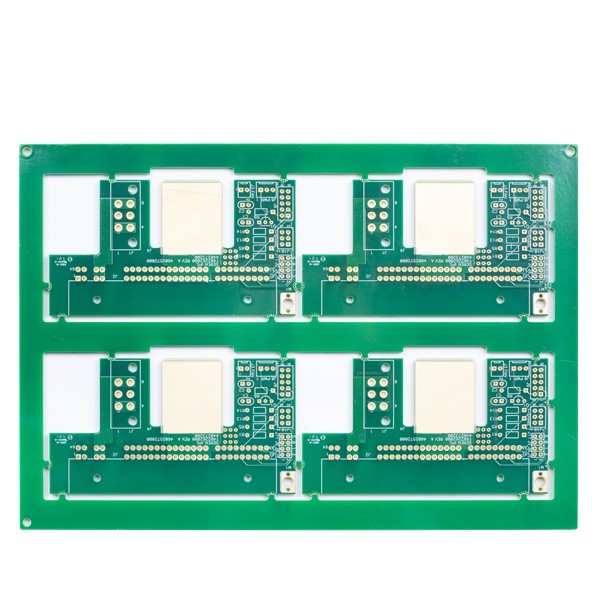

Płytka drukowana 4L Fast Turn FR4

Produkty Huashengxin obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewniamy elastyczne szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Nasze produkty są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych i przemyśle lotniczym.

Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie.

Minimalny rozmiar panelu to 5 * 5 mm.

Surowce płytek drukowanych obejmują FR4, Rogers, materiały bezhalogenowe, High TG...

Czasy prasy do laminowania otworów ślepych i zakopanych: Prasa z tym samym rdzeniem ≤3 razy (>3 razy wymaga przeglądu)

Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.

Zdolność do grubości miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej: ≤ 10 OZ (≥5 OZ wymaga przeglądu)

Tolerancja łuku i skrętu wynosi 0,075%.

Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤ 10 (dla wiertła)
2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu 0,10 mm.Jeśli grubość płyty ≤ 1,2 mm, minimalny rozmiar otworu 0,15 mm

Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i na żądanie.

Kolor sitodruku: biały, czarny i zgodnie z twoją prośbą

Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
