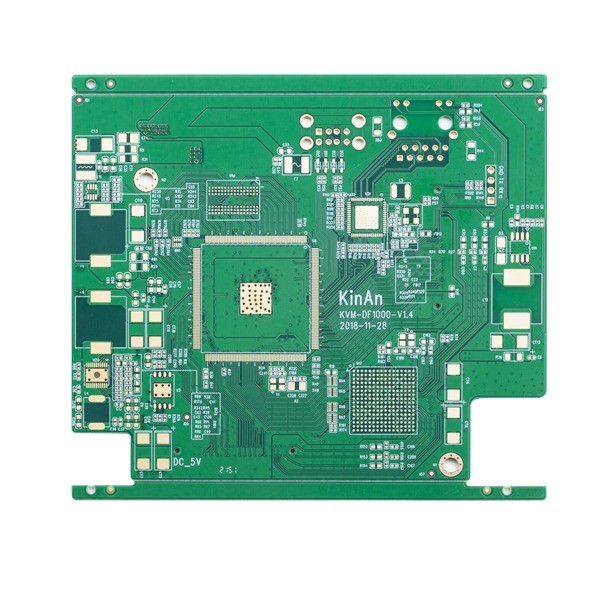

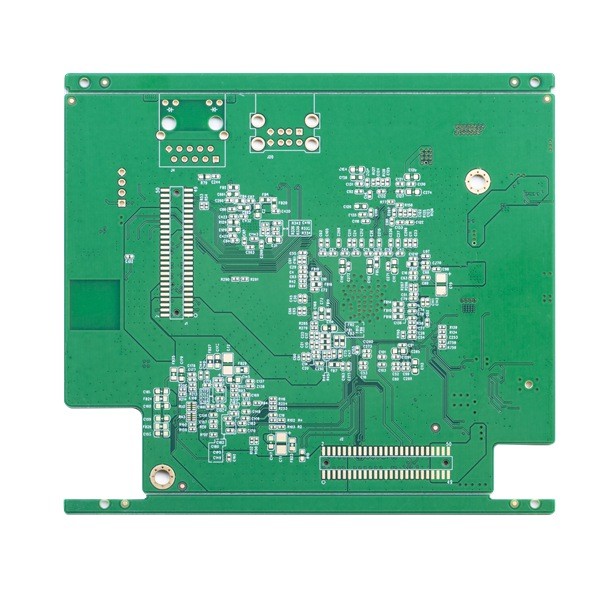

Zielona maska ​​​​lutownicza Szybkie obracanie płytek PCB Kontrola impedancji BGA 1,2 mm 5 mil

Zielona maska ​​​​lutownicza Szybkie obracanie płytek drukowanych Kontrola impedancji BGA 1,2 mm 5 mil

Szybkie obracanie płytek PCB Zielona maska ​​​​lutownicza Mała kontrola impedancji BGA Szybko obracająca się produkcja PCB PCB

4-WARSTWOWA Szybka i szybka płytka PCB

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.

Płytka drukowana BGAMaksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers
Grubość PCB: 0,2 ~ 4,0 mm (＜ 0,2 mm, ＞ 4 mm należy sprawdzić) (grubość płytki ≤ 0,6 mm, nie dotyczy powierzchni HASL)
grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0.3/0.5 uncji, maks. 3 uncje, zaliczka 4-6 uncji
Łuk i skręt: 0,075%
Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching
Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um
Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil
Otwory wypełniające maskę lutowniczą: 0,1-0,5 mm
Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i jako twoja prośba
Zdzieralna grubość maski: 500-1000um
Film utleniający OSP: 0,2-0,5um

Często zadawane pytania:
P1:Jak mogę otrzymać wycenę?
O: Prosimy o przesłanie pliku gerber w formacie Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB i podanie ilości na żądanie.Dostarczymy odpowiednio wycenę.

P2:Czy możesz wyprodukować płytki PCB z pliku obrazu??
O: Nie. Ale jeśli wyślesz nam próbną płytkę drukowaną, możemy sklonować jej projekt i opracować.

P3:Czy masz na stanie PCB?.
Odp .: Większość płytek PCB jest dostosowywana i mają różne projekty, produkujemy je zgodnie z plikami gerber dostarczonymi przez klientów.

P4:Jakich materiałów FR4 zazwyczaj używasz?

O: Kingboard, ITEQ, Shengyi...

Q5:Jakiego rodzaju wysyłki zwykle używasz??
Odp .: W przypadku zamówienia o małej objętości zawsze sugerujemy wysyłanie desek za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego do odbioru lub użyć naszego konta do wysyłki w terminie dostawy DDU (nieopłacone cło importowe).
A w przypadku zamówienia o dużej objętości, aby zaoszczędzić na kosztach frachtu, zaproponujemy zorganizowanie wysyłki drogą lotniczą lub morską. Oczywiście, jeśli masz własnego spedytora i możesz dostarczyć nam informacje, możemy skontaktować się z nim w celu zorganizowania wysyłki.
