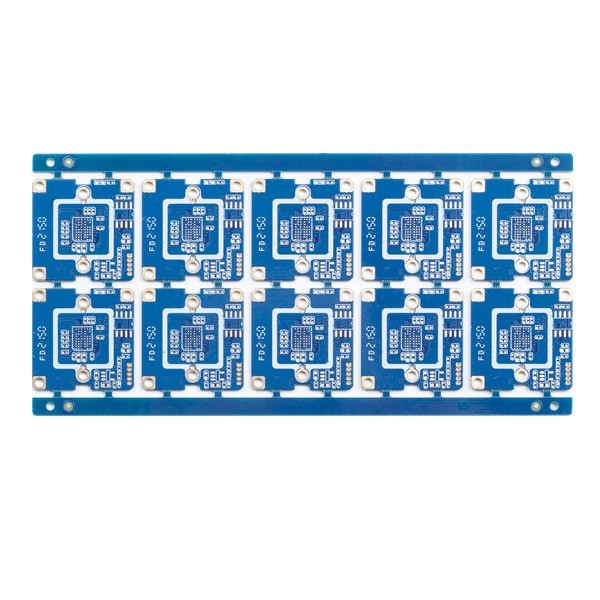

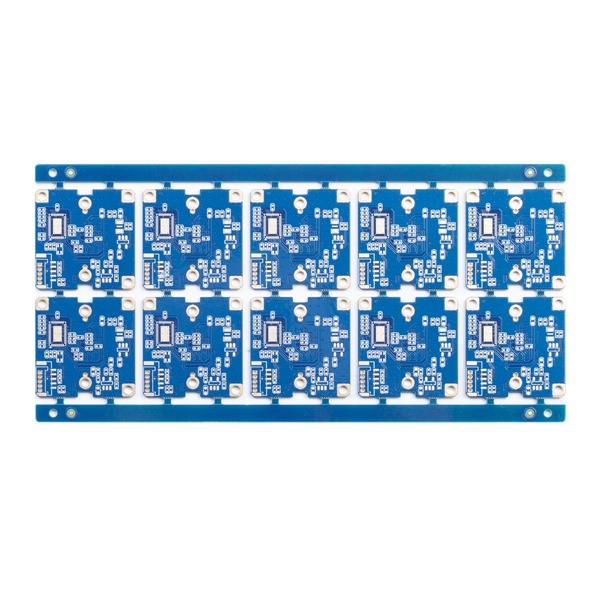

FR4 TG135 Wielowarstwowe szybkie płytki PCB Niebieska maska ​​lutownicza 3OZ

FR4 TG135 Wielowarstwowe szybkie płytki PCB Niebieska maska ​​lutownicza 3OZ

Szybkie obracanie płytek drukowanych Niebieska maska ​​lutownicza Szybkie obracanie producentów płytek PCB Szybko obracająca się płytka PCB Szybki prototyp płytki drukowanej

4L wielowarstwowa szybka, czarna płytka drukowana

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.

Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers
Grubość PCB: 0,2 ~ 4,0 mm (＜ 0,2 mm, ＞ 4 mm należy sprawdzić) (grubość płytki ≤ 0,6 mm, nie dotyczy powierzchni HASL)
grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0.3/0.5 uncji, maks. 3 uncje, zaliczka 4-6 uncji
Łuk i skręt: 0,075%
Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching
Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um
Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil
Otwory wypełniające maskę lutowniczą: 0,1-0,5 mm
Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i jako twoja prośba
Zdzieralna grubość maski: 500-1000um
Film utleniający OSP: 0,2-0,5um

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

Q2: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.

Q3:Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

Q4:Jak zwykle wysyłasz PCB?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.

P5: Jaki jest twój standardowy czas realizacji produkcji??
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
