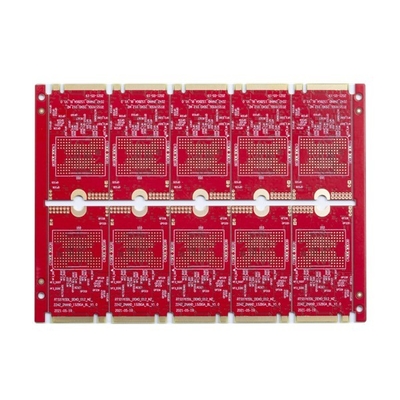

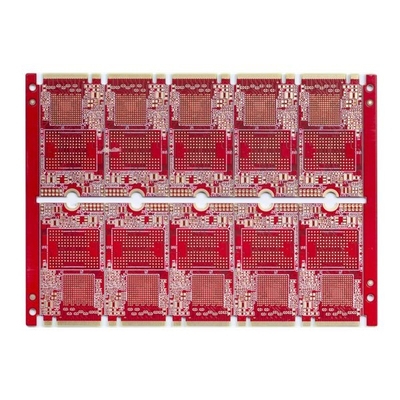

Gold Finger 30u Ultra cienka płytka PCB 8 warstw półotworu 0,25 mm BGA

Gold Finger 30u Ultra cienka płytka PCB 8 warstw półotworu 0,25 mm BGA

Ultra cienki PCB Immersion Gold Gold Finger 30u Kontrola impedancji Half Hole 0,25 mm BGA

8-warstwowa ultracienka płytka drukowana

Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.
Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, należy to sprawdzić.
Minimalny rozmiar panelu to 5*5mm.
Surowce płytek drukowanych obejmują FR4, Rogers, materiały bezhalogenowe, High TG...
Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość mniejsza niż 0,2 mm lub większa niż 4 mm będzie wymagała sprawdzenia.
Zdolność do grubości miedzi PCB wynosi H ~ 5 uncji.Jeśli więcej niż 5 uncji, najpierw trzeba będzie to przejrzeć.
Tolerancja łuku i skrętu wynosi 0,075%.
Minimalny rozmiar otworu to 0,15 mm, jeśli rozmiar wiercenia jest mniejszy niż 0,15 mm, należy najpierw potwierdzić tablicę.
Maksymalny rozmiar otworu to 6,0 mm, jeśli rozmiar otworu przekracza 6 mm, trzeba będzie użyć frezowania, aby powiększyć otwory.
Kolor płytki drukowanej to zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej.
Kolor koloru sitodruku: w tym biały, czarny i tak dalej.
Powierzchnie płytek drukowanych obejmują HASL bezołowiowe, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger itp.

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.

Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy nasze pliki PCB zostaną sprawdzone.
O: Tak.Twoje dane zostaną sprawdzone przez nasz Zespół Inżynierów.Jeśli znajdziemy jakieś problemy techniczne lub będziemy mieć jakiekolwiek pytania, skontaktujemy się z Tobą i wspólnie rozwiążemy problemy.

P4: Czy nasz produkt zostanie przetestowany przed wysyłką.
O: Tak.Możemy zapewnić testowanie obwodów funkcjonalnych, jeśli podasz nam metody testowania.

P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
