Kontrola impedancji FR4 Wielowarstwowy metalowy rdzeń Pcb 4 warstwy FR4 TG170 6 mil

  • Impedance Control FR4 Multilayer Metal Core Pcb 4 Layer FR4 TG170 6mil
  • Impedance Control FR4 Multilayer Metal Core Pcb 4 Layer FR4 TG170 6mil
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 135134
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB 4-warstwowy wielowarstwowy metalowy rdzeń PCB Materiały eksploatacyjne FR4 TG170
Powierzchnia wykończona OSP Grubość płyty 0,15 mm
Grubość miedzi 1/1/1/1 OZ Min. Min. line distance/space odległość/odstęp linii 4/6 mil
Maska lutownicza zielony, KSM Najmniejszy otwór wiercony mechaniczny 0,20 mm
Specjalne wymagania kontrola impedancji Produkty do komunikacji aplikacyjnej zasilacze
High Light

0.15mm Multilayer Metal Core Pcb

,

15 mm wielowarstwowa płytka z rdzeniem metalowym

,

6 mil wielowarstwowa płytka z rdzeniem metalowym
Zostaw wiadomość
opis produktu

Kontrola impedancji FR4 Wielowarstwowy metalowy rdzeń Pcb 4 warstwy FR4 TG170 6 mil



Ultra cienka kontrola impedancji PCB Materiał FR4 Cienka płytka PCB Cienka płytka Wielowarstwowa płytka drukowana



4-warstwowa płytka drukowana Utra cienka



Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.
Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, należy to sprawdzić.
Minimalny rozmiar panelu to 5*5mm.
Surowce płytek drukowanych obejmują FR4, Rogers, materiały bezhalogenowe, High TG...
Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość mniejsza niż 0,2 mm lub większa niż 4 mm będzie wymagała sprawdzenia.
Zdolność do grubości miedzi PCB wynosi H ~ 5 uncji.Jeśli więcej niż 5 uncji, najpierw trzeba będzie to przejrzeć.
Tolerancja łuku i skrętu wynosi 0,075%.
Minimalny rozmiar otworu to 0,15 mm, jeśli rozmiar wiercenia jest mniejszy niż 0,15 mm, należy najpierw potwierdzić tablicę.
Maksymalny rozmiar otworu to 6,0 mm, jeśli rozmiar otworu przekracza 6 mm, trzeba będzie użyć frezowania, aby powiększyć otwory.
Kolor płytki drukowanej to zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej.
Kolor koloru sitodruku: w tym biały, czarny i tak dalej.
Powierzchnie płytek drukowanych obejmują HASL bezołowiowe, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger itp.



Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.



Warstwa PCB 4L Materiał PCB FR4 TG170
Grubość miedzi 1/1/1/1 OZ Grubość PCB 0,15 mm
Min.rozmiar dziury 0,20 mm Min. ścieżka/przerwa PCB: 4/6 mil
Maska do lutowania PCB Zielony sitodruk PCB biały
Powierzchnia PCB wykończona OSP Zarys PCB Routing/V-CUT
Wniosek zasilacze
Specjalne wymagania: kontrola impedancji

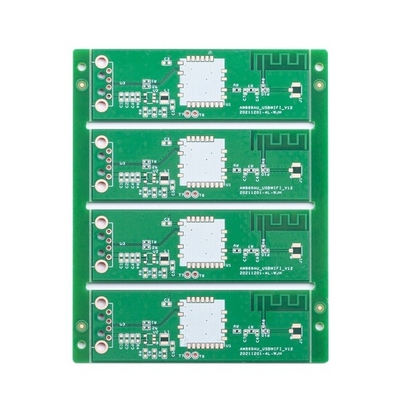

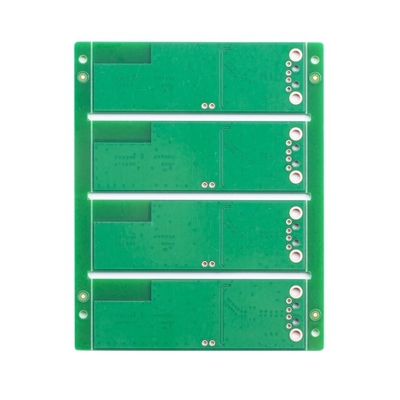

Kontrola impedancji FR4 Wielowarstwowy metalowy rdzeń Pcb 4 warstwy FR4 TG170 6 mil 0Kontrola impedancji FR4 Wielowarstwowy metalowy rdzeń Pcb 4 warstwy FR4 TG170 6 mil 1

Często zadawane pytania:
P1: Czy możesz świadczyć usługi montażu PCB i zaopatrywać się w komponenty?
Odp .: Tak, na życzenie możemy również świadczyć usługi pozyskiwania komponentów i montażu PCB, a także budowanie pudełek.



P2: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.



P3: Czy nasze pliki PCB zostaną sprawdzone.
O: Tak.Twoje dane zostaną sprawdzone przez nasz Zespół Inżynierów.Jeśli znajdziemy jakieś problemy techniczne lub będziemy mieć jakiekolwiek pytania, skontaktujemy się z Tobą i wspólnie rozwiążemy problemy.



P4: Czy nasz produkt zostanie przetestowany przed wysyłką.
O: Tak.Możemy zapewnić testowanie obwodów funkcjonalnych, jeśli podasz nam metody testowania.



P5: Którą metodę płatności akceptujesz?
Odp .: Przelew bankowy (T / T), akredytywa (L / C) lub Paypal (Paypal jest tylko dla małej wartości mniejszej niż 500 USD)
