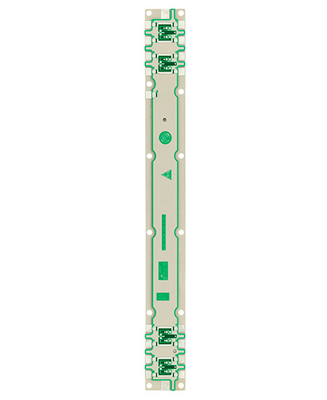

Cynowa stacja bazowa Dwustronna płytka drukowana ISO9001 Zatwierdzona przez UL dla produktów cyfrowych

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xGrubość deski | 0,95 mm | Szerokość linii i odstęp | 0,5 mil / 0,20 mil |
---|---|---|---|
Obróbka powierzchniowa | Shen puszka | Numer piętra | 2L |
High Light | Cynowa stacja bazowa dwustronna płytka drukowana,dwustronna płytka drukowana ISO9001,dwustronna płytka drukowana 0 |
Items | Standard | Advanced | |
---|---|---|---|
Fr4 max. layers. count | 1~24 | 26~36 | |
HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
min. piece size | 5*5mm | 2*2mm | |
max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
Max. Aspect Ratio | 15:01 | / | |
FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
Cynowa stacja bazowa Dwustronna płytka drukowana ISO9001 Zatwierdzona przez UL dla produktów cyfrowych
Dwustronna antena stacji bazowej o pojemności 2 l, dwustronna płytka drukowana ISO9001 Zatwierdzona przez UL
płyta wysokiej częstotliwości + bardzo długi rozmiar
Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, kontrola przemysłowa, nauka i edukacja, urządzenia medyczne i lotnictwo.HSX posiada wysoko wykształcony i doświadczony zespół oraz zaawansowany sprzęt produkcyjny.
Rozmiar panelu w fabryce HSX wynosi maksymalnie 740 x 500 mm, ale gdy rozmiar panelu jest większy niż 600 mm, należy go najpierw sprawdzić.A minimalny rozmiar panelu, jaki możemy osiągnąć, to 5 * 5 mm.
Grubość PCB, którą możemy osiągnąć, wynosi od 0,2 mm do 4,0 mm, gdy grubość płytki jest mniejsza niż 0,2 mm lub większa niż 4 mm, najpierw należy ją ocenić.(PS. Gdy grubość płyty jest równa lub mniejsza niż 0,6 mm, nie dotyczy wykończenia powierzchni HASL)
Podstawowa grubość miedzi warstwy wewnętrznej i zewnętrznej jest najmniejsza 0,3/0,5 uncji i maksymalnie 3 uncje.
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną, szybką produkcję prototypów PCB i linie produkcyjne PCB o dużej objętości.
Q2: A co z twoją zdolnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.
Q3: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp .: Tak, możemy pomóc ci sklonować PCB.Po prostu wyślij nam próbkę PCB, możemy sklonować projekt PCB i opracować go.
Q4: Jak zwykle wysyłasz PCB?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy płyty przez DHL, UPS, FedEx od drzwi do drzwi, możemy użyć twojego konta wysyłkowego do odbioru lub użyć naszego konta do wysyłki w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o masie przekraczającej 300 kg możemy wysłać płytki PCB statkiem lub drogą powietrzną, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
P5: Jaki jest twój standardowy czas realizacjiprodukcja?
Odp .: Próbka / prototyp (mniej niż 3 m2):
1-2 warstwy: od 3 do 5 dni roboczych (najszybciej 24 godziny w przypadku usług szybkiego zwrotu)
4-8 warstw: 7 ~ 12 dni roboczych (najszybciej 48 godzin w przypadku usług szybkiego zwrotu)
Produkcja masowa (poniżej 200 m2):
1-2 warstwy: od 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
