Podłoże ceramiczne Smart Power Duża gęstość Pcb High TG 105um OSP

Podłoże ceramiczne Smart Power Duża gęstość Pcb High TG 105um OSP

Ceramiczna płytka PCB Smart Power PCB Caremic Base i materiał o wysokiej gęstości TG Przenoszący ciepło o wysokiej gęstości

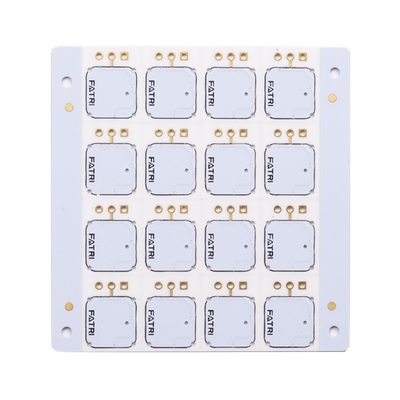

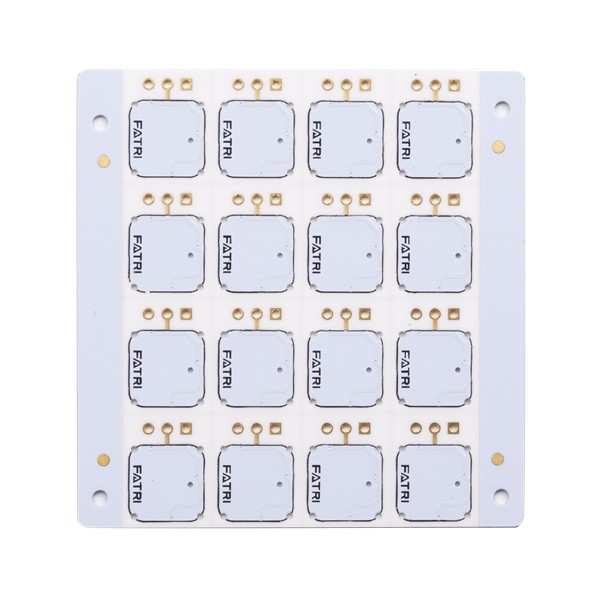

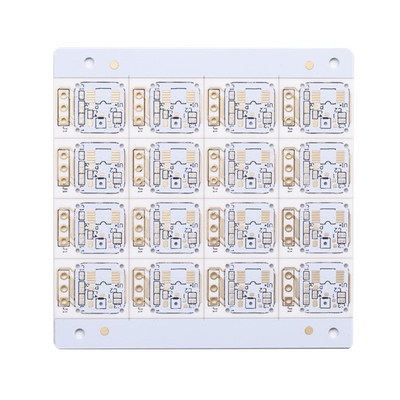

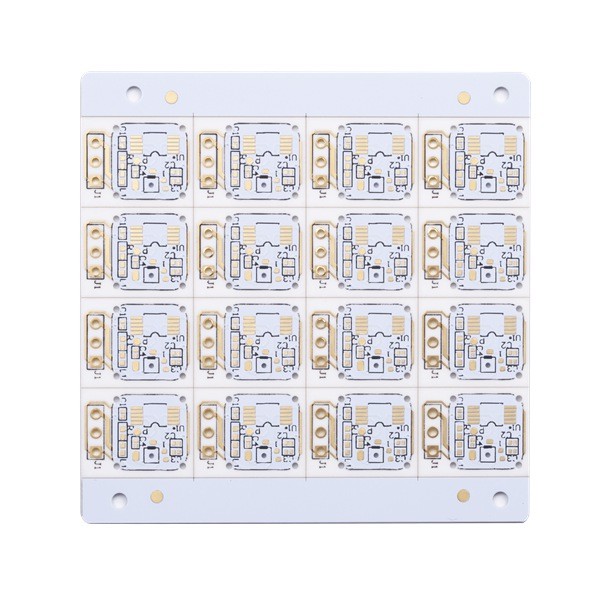

Ceramiczna płytka drukowana Smart Power

Ceramiczna płytka PCB jest rodzajem przewodzącego ciepło proszku ceramicznego i spoiwa organicznego, a przewodząca ciepło organiczna ceramiczna płytka PCB jest przygotowywana przy przewodności cieplnej 9-20 W/m.Innymi słowy, ceramiczna płytka drukowana to płytka drukowana z ceramicznym materiałem bazowym, który jest materiałami wysoce przewodzącymi ciepło, takimi jak tlenek glinu, azotek aluminium, a także tlenek berylu, który może szybko przenosić ciepło z gorących punktów i rozpraszać na całej powierzchni.Co więcej, ceramiczna płytka drukowana jest wytwarzana w technologii LAM, która jest technologią metalizacji szybkiej aktywacji laserem.Tak więc ceramiczna płytka drukowana jest bardzo wszechstronna i może zastąpić całą tradycyjną płytkę drukowaną z mniej skomplikowaną konstrukcją o zwiększonej wydajności.

Ceramiczne płytki drukowane mają szeroki zakres zastosowań i mogą być stosowane w dziedzinie LED, elementach paneli słonecznych, modułach półprzewodnikowych dużej mocy, lodówkach półprzewodnikowych, grzejnikach elektronicznych, obwodach sterowania mocą, hybrydowych obwodach mocy, inteligentnych elementach mocy, wysokiej zasilacze z przełączaniem częstotliwości, przekaźniki półprzewodnikowe, elektronika samochodowa, komunikacja, elementy elektroniki lotniczej i wojskowej.

Często zadawane pytania:
P1: Czy możesz świadczyć usługi montażu PCB i zaopatrywać się w komponenty?
Odp .: Tak, na życzenie możemy również świadczyć usługi pozyskiwania komponentów i montażu PCB, a także budowanie pudełek.

P2: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
