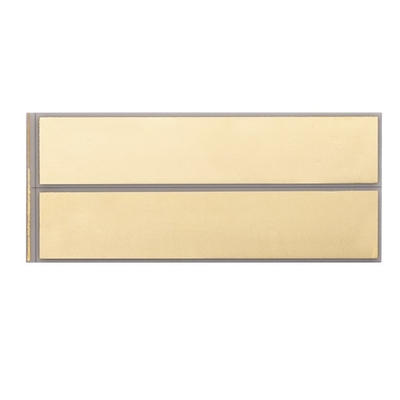

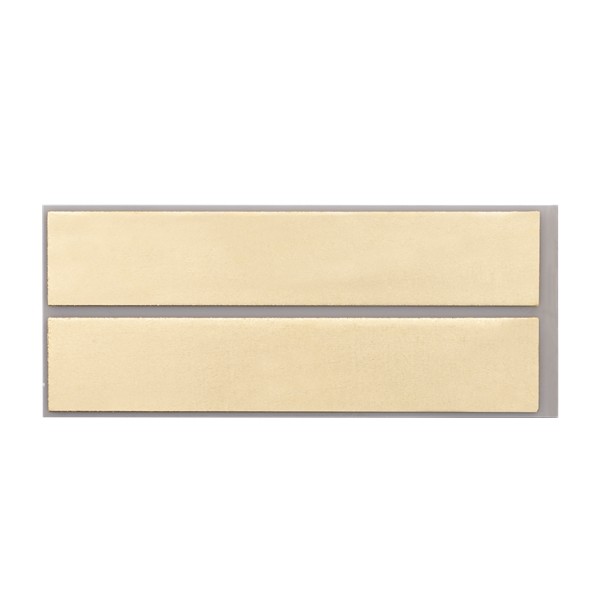

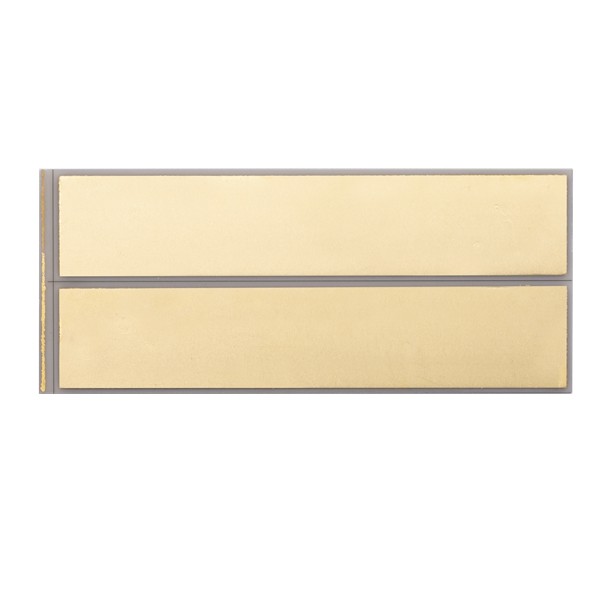

Podstawa ceramiczna FR4 4.0mm Led Light Pcb Board do grzejników elektronicznych

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa PCB | Ceramiczna płytka drukowana ENIG LED | Materiały eksploatacyjne | FR4 |
---|---|---|---|
Powierzchnia wykończona | Złoto zanurzeniowe, LF-HASL, OSP... | Grubość płyty | 0,4 mm-4,0 mm |
Grubość miedzi | 18-105um | Maska lutownicza | zielony;niebieski;czarny;czerwony... |
High Light | FR4 4.0mm Led Light Pcb Board,4.0mm Led Light Pcb Board,4.0mm ledowa płytka drukowana |
Podstawa ceramiczna FR4 4.0mm Led Light Pcb Board do grzejników elektronicznych
Ceramic Płytka PCB Podstawa ceramiczna Płytka drukowana Elektroniczne grzejniki PCB Pole LED Inteligentne komponenty zasilania
Ceramiczna płytka drukowana ENIG LED
Ceramiczna płytka PCB jest rodzajem przewodzącego ciepło proszku ceramicznego i spoiwa organicznego, a przewodząca ciepło organiczna ceramiczna płytka PCB jest przygotowywana przy przewodności cieplnej 9-20 W/m.Innymi słowy, ceramiczna płytka drukowana to płytka drukowana z ceramicznym materiałem bazowym, który jest materiałami wysoce przewodzącymi ciepło, takimi jak tlenek glinu, azotek aluminium, a także tlenek berylu, który może szybko przenosić ciepło z gorących punktów i rozpraszać na całej powierzchni.Co więcej, ceramiczna płytka drukowana jest wytwarzana w technologii LAM, która jest technologią metalizacji szybkiej aktywacji laserem.Tak więc ceramiczna płytka drukowana jest bardzo wszechstronna i może zastąpić całą tradycyjną płytkę drukowaną z mniej skomplikowaną konstrukcją o zwiększonej wydajności.
Ceramiczne płytki drukowane mają szeroki zakres zastosowań i mogą być stosowane w dziedzinie LED, elementach paneli słonecznych, modułach półprzewodnikowych dużej mocy, lodówkach półprzewodnikowych, grzejnikach elektronicznych, obwodach sterowania mocą, hybrydowych obwodach mocy, inteligentnych elementach mocy, wysokiej zasilacze z przełączaniem częstotliwości, przekaźniki półprzewodnikowe, elektronika samochodowa, komunikacja, elementy elektroniki lotniczej i wojskowej.
tems | Normalny standard |
Materiał | FR-4;Wysokie TG FR-4;Ceramiczny materiał bazowy |
Warstwa nr | 1-20 |
Rozmiar planszy | 50mm*50mm-560mm*640mm |
Grubość płyty | 0,4 mm-4,0 mm |
Tolerancja grubości | ±10% |
Minimalny rozmiar otworu | 0,15 mm |
Grubość miedzi | 18-105um |
Miedziany otwór | 18-30um |
Minimalna szerokość śladu | 0.1mm |
Minimalna szerokość przestrzeni | 0.1mm |
Kolor maski lutowniczej | zielony;niebieski;czarny;czerwony... |
Surfae | Złoto zanurzeniowe, LF-HASL, OSP... |
Zarys profilu | CNC;V-CIĘCIE;Wykrawanie |
Kontrola impedancji | ±10% |
certyfikat | ISO 9001 |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.
P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.
P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
