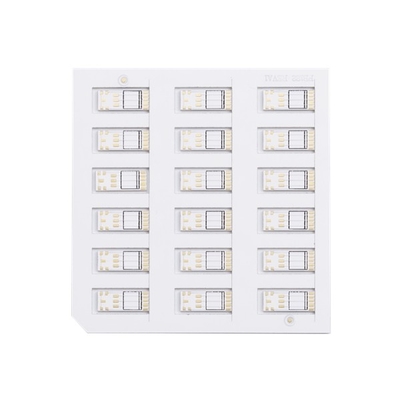

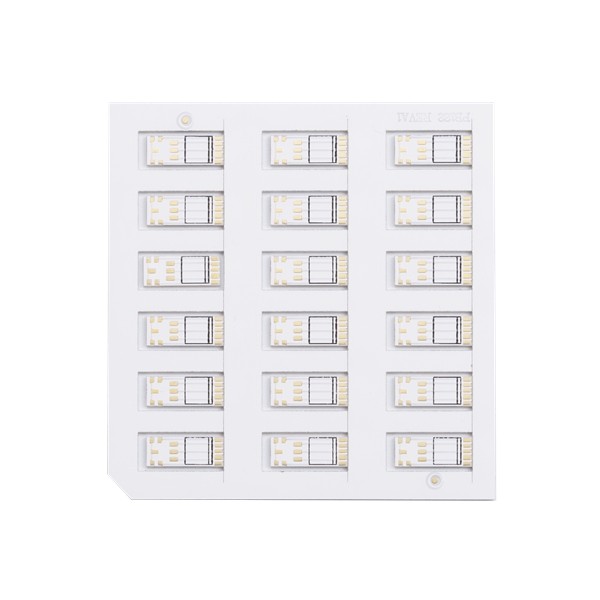

Biała maska lutownicza Ceramiczna płytka PCB o wysokiej gęstości 30um LF-HASL
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa PCB | prototyp płytki ceramicznej | Materiały eksploatacyjne | High TG FR-4; Wysokie TG FR-4; Ceramic base material Ceramiczny materiał baz |
|---|---|---|---|
| Powierzchnia wykończona | LF-HASL, OSP... | Grubość płyty | 0,4 mm-4,0 mm |
| Grubość miedzi | 30um | Maska lutownicza | zielony;niebieski;czarny;czerwony... |
| High Light | Płytka ceramiczna LF-HASL,płytka ceramiczna 30um,prototyp płytki ceramicznej 30um |
||
opis produktu
Biała maska lutownicza Ceramiczna płytka PCB o wysokiej gęstości 30um LF-HASL
Ceramiczna płytka PCB Biała maska lutownicza Wysoka gęstość Bardzo wszechstronny ceramiczny materiał bazowy
Złote obwody ceramiczne zanurzeniowe
Ceramiczna płytka PCB jest rodzajem przewodzącego ciepło proszku ceramicznego i spoiwa organicznego, a przewodząca ciepło organiczna ceramiczna płytka PCB jest przygotowywana przy przewodności cieplnej 9-20 W/m.Innymi słowy, ceramiczna płytka drukowana to płytka drukowana z ceramicznym materiałem bazowym, który jest materiałami wysoce przewodzącymi ciepło, takimi jak tlenek glinu, azotek aluminium, a także tlenek berylu, który może szybko przenosić ciepło z gorących punktów i rozpraszać na całej powierzchni.Co więcej, ceramiczna płytka drukowana jest wytwarzana w technologii LAM, która jest technologią metalizacji szybkiej aktywacji laserem.Tak więc ceramiczna płytka drukowana jest bardzo wszechstronna i może zastąpić całą tradycyjną płytkę drukowaną z mniej skomplikowaną konstrukcją o zwiększonej wydajności.
Ceramiczne płytki drukowane mają szeroki zakres zastosowań i mogą być stosowane w dziedzinie LED, elementach paneli słonecznych, modułach półprzewodnikowych dużej mocy, lodówkach półprzewodnikowych, grzejnikach elektronicznych, obwodach sterowania mocą, hybrydowych obwodach mocy, inteligentnych elementach mocy, wysokiej zasilacze z przełączaniem częstotliwości, przekaźniki półprzewodnikowe, elektronika samochodowa, komunikacja, elementy elektroniki lotniczej i wojskowej.
| tems | Normalny standard |
| Materiał | FR-4;Wysokie TG FR-4;Ceramiczny materiał bazowy |
| Warstwa nr | 1-20 |
| Rozmiar planszy | 50mm*50mm-560mm*640mm |
| Grubość płyty | 0,4 mm-4,0 mm |
| Tolerancja grubości | ±10% |
| Minimalny rozmiar otworu | 0,15 mm |
| Grubość miedzi | 18-105um |
| Miedziany otwór | 18-30um |
| Minimalna szerokość śladu | 0.1mm |
| Minimalna szerokość przestrzeni | 0.1mm |
| Kolor maski lutowniczej | zielony;niebieski;czarny;czerwony... |
| Surfae | Złoto zanurzeniowe, LF-HASL, OSP... |
| Zarys profilu | CNC;V-CIĘCIE;Wykrawanie |
| Kontrola impedancji | ±10% |
| certyfikat | ISO 9001 |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.
P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.
P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
