Ceramiczna płytka drukowana Zielona ceramiczna płytka drukowana Ceramiczny materiał bazowy Półprzewodnik o wysokiej TG i mikroelektronika

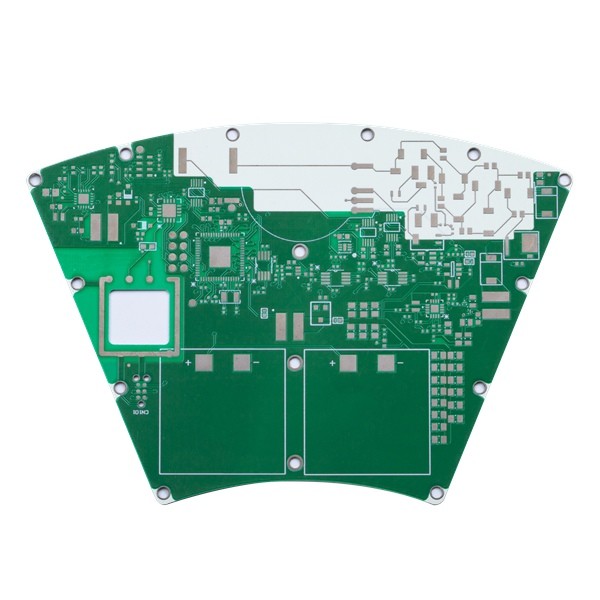

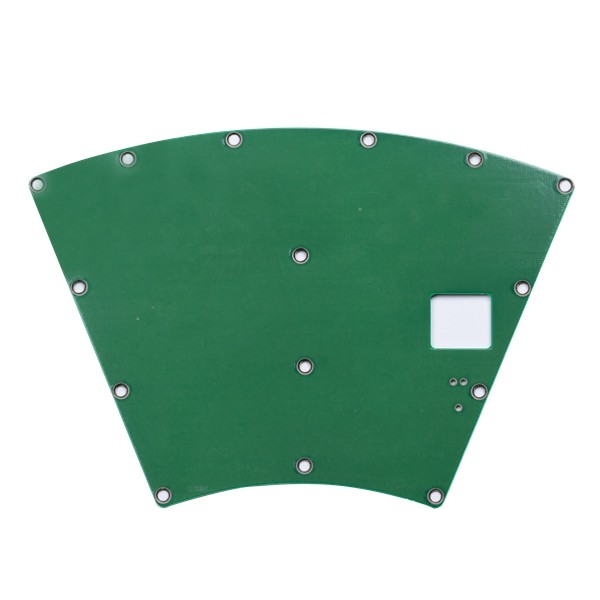

Zielona ceramiczna płytka PCB

Ceramiczna płytka drukowana ma dobrą wysoką częstotliwość i wydajność elektryczną oraz ma wysoką przewodność cieplną, doskonałą stabilność chemiczną i termiczną.Doskonała odporność na korozję, jest szeroko stosowana w płytce drukowanej do pakowania półprzewodników i obwodów mikroelektronicznych, płytce nośnej z chipem Led o wysokiej jasności, elektronice samochodowej i elementach oświetleniowych, materiałach rozpraszających ciepło elementów elektronicznych o dużej mocy itp.

Płytki ceramiczne zapewniają najlepsze źródło punktu reakcji dla obwodów drukowanych z dwóch powodów: wysokiej przewodności cieplnej i niskiego współczynnika rozszerzalności cieplnej (CTE).Ceramiczna płytka drukowana jest bardzo wyjątkowa i użyteczna, ponieważ jest całkowitym zamiennikiem tradycyjnych płytek drukowanych o prostej konstrukcji i zwiększonej wydajności.

Charakterystyka płytki ceramicznej:

1. Ceramiczne płytki drukowane są doskonałymi przewodnikami ciepła.
2. Płytki z obwodami ceramicznymi nie ulegają łatwo erozji pod wpływem chemikaliów.
3. Płytki ceramiczne zapewniają wysoki poziom kompatybilności mechanicznej.
4. Obrysowanie o dużej gęstości jest proste na płytach ceramicznych.
5. Ich zgodność z komponentami CTA jest doskonała.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
