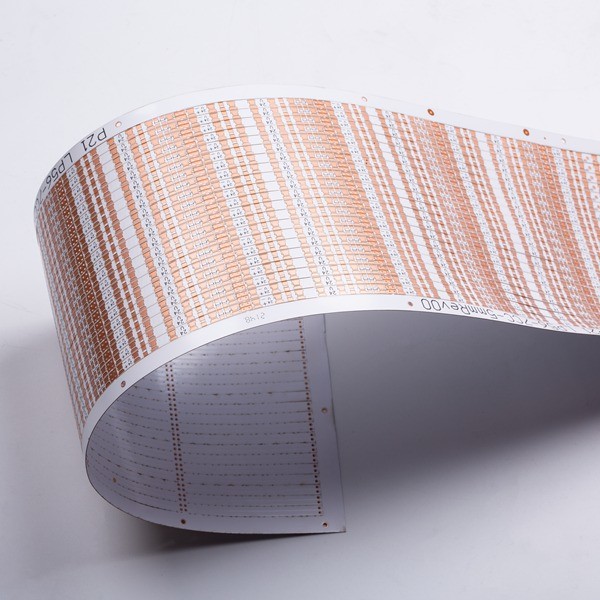

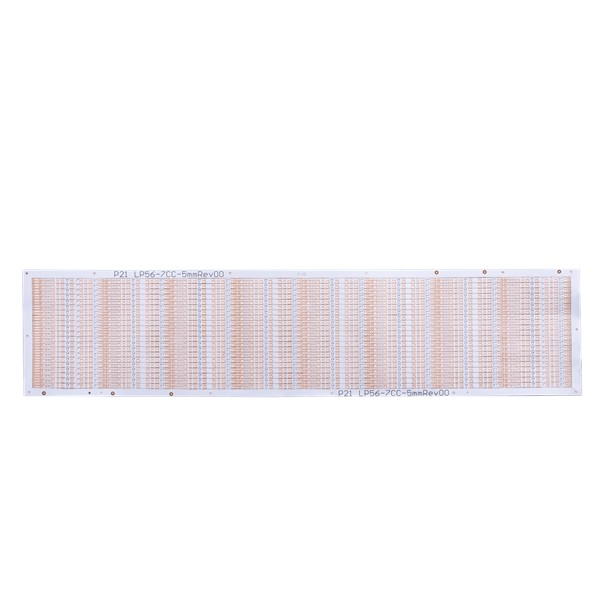

FR4 TG130 Jednostronna elastyczna płytka drukowana PCB 8 mil
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa PCB | Jednostronna elastyczna płytka drukowana | Materiały eksploatacyjne | FR4 TG130 |
|---|---|---|---|
| Grubość płyty | 0,2 mm | Grubość miedzi | 1/0OZ |
| Min. Min. line distance/space odległość/odstęp linii | 8/8 mil | Maska lutownicza | Nic |
| High Light | FR4 TG130 jednostronna płytka drukowana,8mil TG130 jednostronna płytka drukowana,elastyczna płytka drukowana 8mil |
||
opis produktu
FR4 TG130 Jednostronna elastyczna płytka drukowana PCB 8 mil
Jednostronna płytka drukowana Jednostronna elastyczna płytka drukowana Elastyczna płytka drukowana Jednostronna płytka drukowana Jednostronna płytka drukowana
Jednostronna elastyczna płytka drukowana
Grubość PCB: 0,2 ~ 4,0 mm (＜ 0,2 mm, ＞ 4 mm należy sprawdzić) (grubość płytki ≤ 0,6 mm, nie dotyczy powierzchni HASL)
grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0.3/0.5 uncji, maks. 3 uncje, zaliczka 4-6 uncji
Łuk i skręt: 0,075%
Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching
Grubość maski lutowniczej: standard 15-20um;Zaawansowane: 35um
Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil
Otwory wypełniające maskę lutowniczą: 0,1-0,5 mm
Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i na żądanie
Zdzieralna grubość maski: 500-1000um
Folia utleniająca OSP: 0,2-0,5um
| Możliwość technologii FPC | |||
| Atrybut (wszystkie wymiary to milicale, chyba że zaznaczono inaczej) |
Produkcja masowa (wydajność≥ 80%, Cpk≥1,33) |
Mała kwota (wydajność≥60%, klucz Specyfikacja Wydajność≥80% |
Próbka |
| FPC (tak/nie) | TAk | TAk | TAk |
| Liczba warstw/struktura, maks. | 2 | 4 | 6 |
| Rozmiar L×W), maks. | 550mm*250mm | 550mm*250mm | 700mm * 250mm |
| Grubość nominalna (mm) | 0,1~0,5 | 0,1~0,5 | 0,1~0,8 |
| Tolerancja grubości | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) |
| Rodzaj wykończenia powierzchni | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto |
| Miękkie ENIG (tak/nie) | nie | nie | nie |
| Rodzaj materiału podstawowego | Liczba Pi | Liczba Pi | PILCPTK |
| Grubość powłoki (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Grubość kleju (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Grubość miedzi, min./maks.(um) | 12-70 | 12-70 | 12-70 |
| Grubość materiału podstawowego, min./maks.(um) | 25-75 | 25-75 | 25-100 |
| Rozmiar otworu wierconego mechanicznie (DHS), min. | 0,15 | 0,15 | 0,15 |
| Współczynnik kształtu poszycia, Max. | 3:1 | 3:1 | 5:1 |
| Rozmiar podkładki, min. | Z otworem przelotowym: 0,4 mm Bez otworu przelotowego: 0,2 mm |
Z otworem przelotowym: 0,4 mm Bez otworu przelotowego: 0,2 mm |
Z otworem przelotowym: 0,3 mm Bez otworu przelotowego: 0,2 mm |
| Tolerancja rozmiaru podkładki | 20% | 20% | 10% |
| Przestrzeń między podkładkami, min. | 4 mil | 4 mil | 4 mil |
| Pad do zarysowania tolerancji | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji wzoru | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji wzoru od góry do dołu | ±3mil | ±3mil | ±2mil |
| Laser poprzez średnicę otworu/pad, min. | 4/12 mil | 4/10 mil | 4/10 mil |
| Warstwa zewnętrzna (Hoz+poszycie) szerokość linii/odstęp, min. | 3/3 mil | 3/3 mil | 2/2 mil |
| Innerlayer (Hoz) szerokość linii/odstęp, min. | 3/3 mil | 3/3 mil | 2/2 mil |
| Tolerancja szerokości linii wewnętrznej | ±10% | ±10% | ±10% |
| Rejestracja warstwy zewnętrznej, min.(Średnica klocki = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Rejestracja warstwy wewnętrznej, min.(Średnica nakładki = DHS + X)(L≤4 warstwy) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser przez podziałkę otworów, min. | 0,40 mm | 0,40 mm | 0,35 mm |
| Rozstaw otworów mechanicznych, min. | 0,50 mm | 0,50 mm | 0,40 mm |
| Tolerancja pozycji wierconego otworu | ±2mil | ±2mil | ±2mil |
| Tolerancja rozmiaru otworu | ±2mil | ±2mil | ±2mil |
| Dokładność lokalizacji od otworu narzędziowego (PTH i NPTH) do podkładki; | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji od otworu oprzyrządowania (PTH i NPTH) do zarysu | ±3mil | ±3mil | ±2mil |
| Tolerancja rozmiaru konturu | ±2mil | ±2mil | ±2mil |
| Rejestracja LPI/matka, min. | 2mili/4mili | 2mili/4mili | 2 mln/3 mln |
| Zapora LPI na CVL | 8 mil | 8 mil | 8 mil |
| Nakładka na otwarte okno/zaporę | Φ0,5 mm/0,3 mm | Φ0,5 mm/0,3 mm | Φ0,3 mm/0,2 mm |
| Rejestracja pokrycia/przepływ żywicy | 4 mil | 4 mil | 2 mil |
| Materiał sztywności | FR4/PI/stal | FR4/PI/stal | FR4/PI/stal |
| Zapora sztywności, min. | 12 mil | 12 mil | 8 mil |
| Rejestracja sztywności/przepływ żywicy | 8 mil/4 mil | 8 mil/4 mil | 4 miliony/2 miliony |
| Tolerancja impedancji | 10% | 10% | 5% |
| Niezawodność termiczna (LPI, FCCL, CVL) | 288°/10s/3 razy | 288°/10s/3 razy | 288°/10s/3 razy |
| Kwalifikowany materiał i konstrukcja UL | Liczba Pi | Liczba Pi | Liczba Pi |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.
Q2: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.
Q3:Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.
Q4:Jak zwykle wysyłasz PCB?
Odp .: Zwykle w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
P5: Jaki jest twój standardowy czas realizacji?produkcja?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
