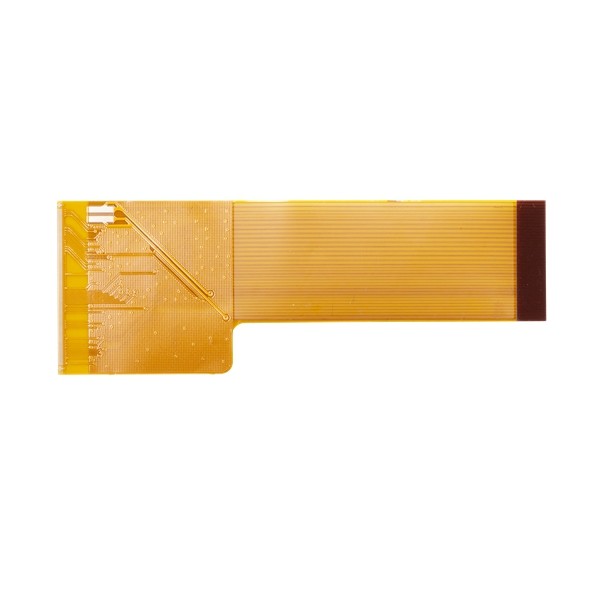

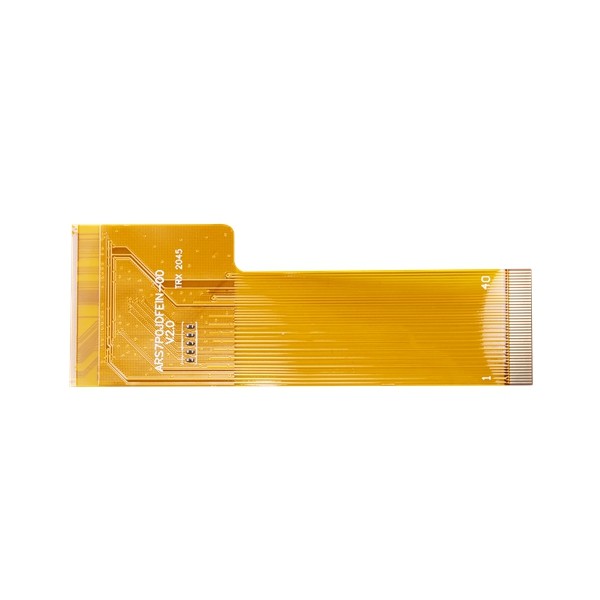

Płytka drukowana z folii polimerowej Flex 0,1 mm 2-warstwowa sztywna płyta Flex Pcb Lekka
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Warstwa PCB | 2-warstwowa elastyczna płytka drukowana | Materiał | Folia polimerowa |
|---|---|---|---|
| Warstwa płyty | 2L | Zakończone leczenie | ENIG |
| Grubość miedzi | 1/1oz | Minimalny rozmiar wiercenia | 0,1 mm |
| High Light | ODM OEM Flex PCB Board,0.1mm Flex PCB Board,0.1mm 2-warstwowy sztywny Flex Pcb |
||
opis produktu
Płytka drukowana z folii polimerowej Flex 0,1 mm 2-warstwowa sztywna płyta Flex Pcb Lekka
Flex PCB Board 2-warstwowa elastyczna płytka drukowana 2L Flex Płytka drukowana 2L elastyczna płytka drukowana
2-warstwowa elastyczna płytka drukowana
Obwody elastyczne (zwane również obwodami elastycznymi, elastycznymi obwodami drukowanymi, elastycznymi płytkami drukowanymi itp.) składają się z cienkiej izolacyjnej folii polimerowej z przymocowanymi do niej wzorami obwodów przewodzących i zwykle dostarczane z cienką powłoką polimerową w celu ochrony obwodów przewodzących.Technologia ta jest stosowana od dawna do łączenia urządzeń elektronicznych.Jest to obecnie jedna z najważniejszych technologii połączeń wzajemnych wykorzystywana do produkcji wielu zaawansowanych produktów elektronicznych.
W praktyce istnieje wiele różnych rodzajów obwodów elastycznych, w tym jednowarstwowe, dwustronne, wielowarstwowe i sztywne obwody elastyczne.Obwody można formować między innymi poprzez wytrawianie okładziny z folii metalowej (zwykle miedzi) z baz polimerowych, powlekanie metalu lub drukowanie przewodzących atramentów.
Korzyść:
1) Dokładność projektów.Większość stosowanych obecnie zaawansowanych urządzeń elektronicznych wykorzystuje elastyczne płytki drukowane ze względu na oczekiwany od nich wysoki poziom precyzji.
2) Są lekkie.Płytki drukowane można łatwo złożyć, dzięki czemu można je umieścić w przegródkach.
3) Długoterminowa wydajność.Doskonałe właściwości elastycznych płytek drukowanych zapewniają im trwałość i długotrwałą wydajność.Charakterystyki niskiej ciągliwości i masy zawarte w tych płytach pozwalają im przezwyciężyć wpływ wibracji, co daje im tym samym zdolność do poprawy wydajności.
4) Rozpraszanie ciepła.Ze względu na zwartą konstrukcję płytki drukowanej generowane są krótsze ścieżki termiczne, a rozpraszanie ciepła jest szybsze w porównaniu z innymi rodzajami płytek drukowanych.
5) Elastyczność.Ze względu na ich elastyczność, łatwo jest wyginać elastyczne płytki drukowane na różnych poziomach podczas ich instalowania, co umożliwia zwiększenie poziomu funkcjonalności różnych układów elektronicznych.
| Możliwość technologii FPC | |||
| Atrybut (wszystkie wymiary to milicale, chyba że zaznaczono inaczej) |
Produkcja masowa (wydajność≥ 80%, Cpk≥1,33) |
Mała kwota (wydajność≥60%, klucz Specyfikacja Wydajność≥80% |
Próbka |
| FPC (tak/nie) | tak | tak | tak |
| Liczba warstw/struktura, maks. | 2 | 4 | 6 |
| Rozmiar L×W), maks. | 550mm*250mm | 550mm*250mm | 700mm * 250mm |
| Grubość nominalna (mm) | 0,1~0,5 | 0,1~0,5 | 0,1~0,8 |
| Tolerancja grubości | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) |
| Rodzaj wykończenia powierzchni | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto |
| Miękkie ENIG (tak/nie) | nie | nie | nie |
| Rodzaj materiału podstawowego | Liczba Pi | Liczba Pi | PILCPTK |
| Grubość powłoki (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Grubość kleju (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Grubość miedzi, min./maks.(um) | 12-70 | 12-70 | 12-70 |
| Grubość materiału podstawowego, min./maks.(um) | 25-75 | 25-75 | 25-100 |
| Rozmiar otworu wierconego mechanicznie (DHS), min. | 0,15 | 0,15 | 0,15 |
| Współczynnik kształtu poszycia, Max. | 3:1 | 3:1 | 5:1 |
| Rozmiar podkładki, min. | Z otworem przelotowym: 0,4 mm Bez otworu przelotowego: 0,2 mm |
Z otworem przelotowym: 0,4 mm Bez otworu przelotowego: 0,2 mm |
Z otworem przelotowym: 0,3 mm Bez otworu przelotowego: 0,2 mm |
| Tolerancja rozmiaru podkładki | 20% | 20% | 10% |
| Przestrzeń między podkładkami, min. | 4 mil | 4 mil | 4 mil |
| Pad do zarysowania tolerancji | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji wzoru | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji wzoru od góry do dołu | ±3mil | ±3mil | ±2mil |
| Laser poprzez średnicę otworu/pad, min. | 4/12 mil | 4/10 mil | 4/10 mil |
| Warstwa zewnętrzna (Hoz+poszycie) szerokość linii/odstęp, min. | 3/3 mil | 3/3 mil | 2/2 mil |
| Innerlayer (Hoz) szerokość linii/odstęp, min. | 3/3 mil | 3/3 mil | 2/2 mil |
| Tolerancja szerokości linii wewnętrznej | ±10% | ±10% | ±10% |
| Rejestracja warstwy zewnętrznej, min.(Średnica klocki = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Rejestracja warstwy wewnętrznej, min.(Średnica nakładki = DHS + X)(L≤4 warstwy) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser przez podziałkę otworów, min. | 0,40 mm | 0,40 mm | 0,35 mm |
| Rozstaw otworów mechanicznych, min. | 0,50 mm | 0,50 mm | 0,40 mm |
| Tolerancja pozycji wierconego otworu | ±2mil | ±2mil | ±2mil |
| Tolerancja rozmiaru otworu | ±2mil | ±2mil | ±2mil |
| Dokładność lokalizacji od otworu narzędziowego (PTH i NPTH) do podkładki; | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji od otworu oprzyrządowania (PTH i NPTH) do zarysu | ±3mil | ±3mil | ±2mil |
| Tolerancja rozmiaru konturu | ±2mil | ±2mil | ±2mil |
| Rejestracja LPI/matka, min. | 2mili/4mili | 2mili/4mili | 2 mln/3 mln |
| Zapora LPI na CVL | 8 mil | 8 mil | 8 mil |
| Nakładka na otwarte okno/zaporę | Φ0,5 mm/0,3 mm | Φ0,5 mm/0,3 mm | Φ0,3 mm/0,2 mm |
| Rejestracja pokrycia/przepływ żywicy | 4 mil | 4 mil | 2 mil |
| Materiał sztywności | FR4/PI/stal | FR4/PI/stal | FR4/PI/stal |
| Zapora sztywności, min. | 12 mil | 12 mil | 8 mil |
| Rejestracja sztywności/przepływ żywicy | 8 mil/4 mil | 8 mil/4 mil | 4 miliony/2 miliony |
| Tolerancja impedancji | 10% | 10% | 5% |
| Niezawodność termiczna (LPI, FCCL, CVL) | 288°/10s/3 razy | 288°/10s/3 razy | 288°/10s/3 razy |
| Kwalifikowany materiał i konstrukcja UL | Liczba Pi | Liczba Pi | Liczba Pi |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu
2. Jak szybki jest Twój czas realizacji?
Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Przykładowa lista:
| Warstwa PCB | 4L |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG135 |
| wykończona grubość miedzi | 2/2/2/2 uncji |
| kolor maski lutowniczej | Dwustronny, czerwony |
| Sitodruk | Dwustronny, czarny |
| Ilość | 1000szt, 2 tygodnie |
4. Jakie masz warunki płatności?zaakceptować?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
