Dwuwarstwowa prototypowa płytka drukowana Elastyczna 8mil
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Warstwa PCB | Dwuwarstwowa płytka prototypowa Flex | Materiał | Liczba Pi |
|---|---|---|---|
| Warstwa płyty | 2L | Zakończone leczenie | ENIG |
| Grubość miedzi | 1/1oz | Minimalny rozmiar wiercenia | 0,1 mm |
| High Light | Płytka prototypowa ODM,płytka prototypowa 8mil,płytka drukowana 8mil flex |
||
opis produktu

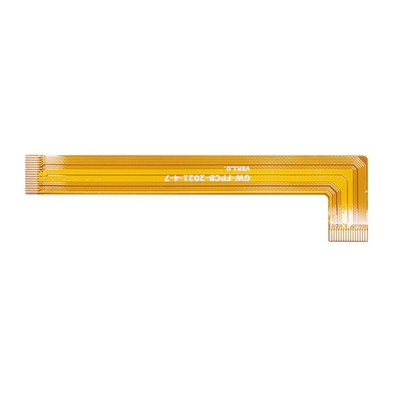

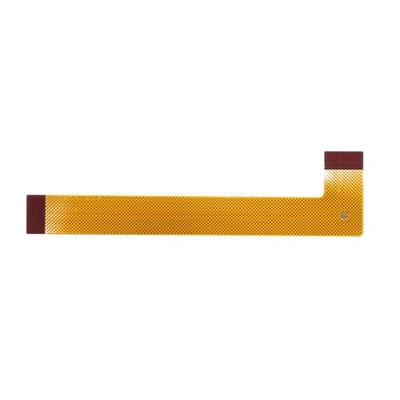

Dwuwarstwowa prototypowa płytka drukowana Elastyczna 8mil
Flex PCB Board PCBA Circuit Board Pcba Circuit Board PCBA Zespół płytki drukowanej
Dwuwarstwowa płyta PCB Flex
Korzyść:
1) Dokładność projektów.Większość stosowanych obecnie zaawansowanych urządzeń elektronicznych wykorzystuje elastyczne płytki drukowane ze względu na oczekiwany od nich wysoki poziom precyzji.
2) Są lekkie.Płytki drukowane można łatwo złożyć, dzięki czemu można je umieścić w przegródkach.
3) Długoterminowa wydajność.Doskonałe właściwości elastycznych płytek drukowanych zapewniają im trwałość i długotrwałą wydajność.Charakterystyki niskiej ciągliwości i masy zawarte w tych płytach pozwalają im przezwyciężyć wpływ wibracji, co daje im tym samym zdolność do poprawy wydajności.
4) Rozpraszanie ciepła.Ze względu na zwartą konstrukcję płytki drukowanej generowane są krótsze ścieżki termiczne, a rozpraszanie ciepła jest szybsze w porównaniu z innymi rodzajami płytek drukowanych.
5) Elastyczność.Ze względu na ich elastyczność, łatwo jest wyginać elastyczne płytki drukowane na różnych poziomach podczas ich instalowania, co umożliwia zwiększenie poziomu funkcjonalności różnych układów elektronicznych.
| Możliwość technologii FPC | |||
| Atrybut (wszystkie wymiary to milicale, chyba że zaznaczono inaczej) |
Produkcja masowa (wydajność≥ 80%, Cpk≥1,33) |
Mała kwota (wydajność≥60%, klucz Specyfikacja Wydajność≥80% |
Próbka |
| FPC (tak/nie) | tak | tak | tak |
| Liczba warstw/struktura, maks. | 2 | 4 | 6 |
| Rozmiar L×W), maks. | 550mm*250mm | 550mm*250mm | 700mm * 250mm |
| Grubość nominalna (mm) | 0,1~0,5 | 0,1~0,5 | 0,1~0,8 |
| Tolerancja grubości | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) | ±10%(>0,3mm)/±0,03mm(≤0,3 mm) |
| Rodzaj wykończenia powierzchni | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto | ENIGENEPIGOPSI-SrebrnyI-Cyny HASLTwarde Złoto |
| Miękkie ENIG (tak/nie) | nie | nie | nie |
| Rodzaj materiału podstawowego | Liczba Pi | Liczba Pi | PILCPTK |
| Grubość powłoki (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Grubość kleju (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Grubość miedzi, min./maks.(um) | 12-70 | 12-70 | 12-70 |
| Grubość materiału podstawowego, min./maks.(um) | 25-75 | 25-75 | 25-100 |
| Rozmiar otworu wierconego mechanicznie (DHS), min. | 0,15 | 0,15 | 0,15 |
| Współczynnik kształtu poszycia, Max. | 3:1 | 3:1 | 5:1 |
| Rozmiar podkładki, min. | Z otworem przelotowym: 0,4 mm Bez otworu przelotowego: 0,2 mm |
Z otworem przelotowym: 0,4 mm Bez otworu przelotowego: 0,2 mm |
Z otworem przelotowym: 0,3 mm Bez otworu przelotowego: 0,2 mm |
| Tolerancja rozmiaru podkładki | 20% | 20% | 10% |
| Przestrzeń między podkładkami, min. | 4 mil | 4 mil | 4 mil |
| Pad do zarysowania tolerancji | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji wzoru | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji wzoru od góry do dołu | ±3mil | ±3mil | ±2mil |
| Laser poprzez średnicę otworu/pad, min. | 4/12 mil | 4/10 mil | 4/10 mil |
| Warstwa zewnętrzna (Hoz+poszycie) szerokość linii/odstęp, min. | 3/3 mil | 3/3 mil | 2/2 mil |
| Innerlayer (Hoz) szerokość linii/odstęp, min. | 3/3 mil | 3/3 mil | 2/2 mil |
| Tolerancja szerokości linii wewnętrznej | ±10% | ±10% | ±10% |
| Rejestracja warstwy zewnętrznej, min.(Średnica klocki = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Rejestracja warstwy wewnętrznej, min.(Średnica nakładki = DHS + X)(L≤4 warstwy) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser przez podziałkę otworów, min. | 0,40 mm | 0,40 mm | 0,35 mm |
| Rozstaw otworów mechanicznych, min. | 0,50 mm | 0,50 mm | 0,40 mm |
| Tolerancja pozycji wierconego otworu | ±2mil | ±2mil | ±2mil |
| Tolerancja rozmiaru otworu | ±2mil | ±2mil | ±2mil |
| Dokładność lokalizacji od otworu narzędziowego (PTH i NPTH) do podkładki; | ±3mil | ±3mil | ±2mil |
| Dokładność lokalizacji od otworu oprzyrządowania (PTH i NPTH) do zarysu | ±3mil | ±3mil | ±2mil |
| Tolerancja rozmiaru konturu | ±2mil | ±2mil | ±2mil |
| Rejestracja LPI/matka, min. | 2mili/4mili | 2mili/4mili | 2 mln/3 mln |
| Zapora LPI na CVL | 8 mil | 8 mil | 8 mil |
| Nakładka na otwarte okno/zaporę | Φ0,5 mm/0,3 mm | Φ0,5 mm/0,3 mm | Φ0,3 mm/0,2 mm |
| Rejestracja pokrycia/przepływ żywicy | 4 mil | 4 mil | 2 mil |
| Materiał sztywności | FR4/PI/stal | FR4/PI/stal | FR4/PI/stal |
| Zapora sztywności, min. | 12 mil | 12 mil | 8 mil |
| Rejestracja sztywności/przepływ żywicy | 8 mil/4 mil | 8 mil/4 mil | 4 miliony/2 miliony |
| Tolerancja impedancji | 10% | 10% | 5% |
| Niezawodność termiczna (LPI, FCCL, CVL) | 288°/10s/3 razy | 288°/10s/3 razy | 288°/10s/3 razy |
| Kwalifikowany materiał i konstrukcja UL | Liczba Pi | Liczba Pi | Liczba Pi |
