HASL Bezołowiowa miedziana płytka drukowana o grubości 2,0 mm miedziana płytka drukowana 1 warstwa

Płytka drukowana z miedzi bezołowiowej HASL o grubości 2,0 mm, miedziana płytka drukowana 1 warstwa

Miedziana płytka drukowana Produkcja płytek drukowanych HASL Bezołowiowa płytka drukowana na bazie miedzi z obwodem drukowanym

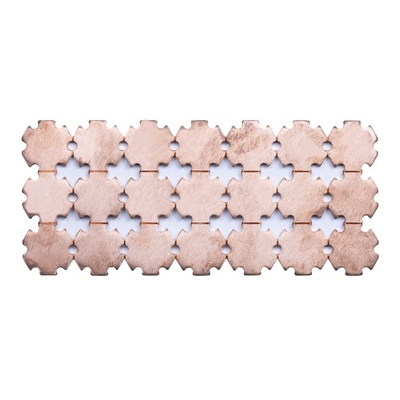

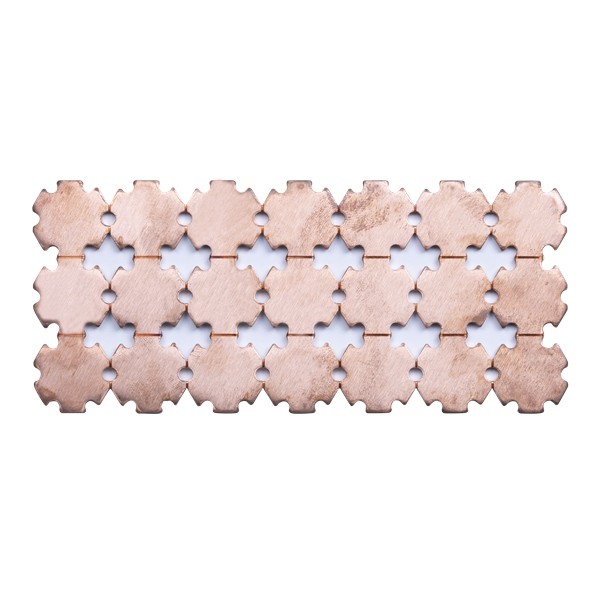

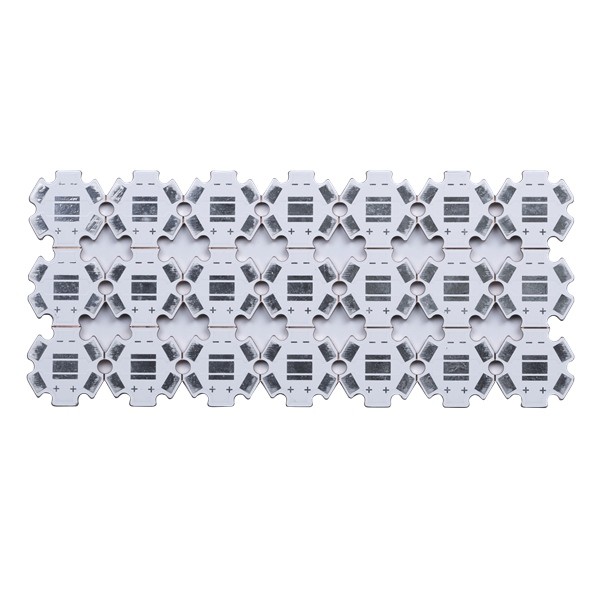

Płytka drukowana 1L z miedzianą podstawą

PCB na bazie miedzi lub PCB z rdzeniem miedzianym to metalowy rdzeń PCB wykorzystujący miedź jako materiał bazowy.Jak wszystkie płytki PCB z metalowym rdzeniem, również ma trzy główne warstwy.Wierzchnia warstwa wykonana jest z miedzi, która odpowiada za połączenie elektryczne między komponentami.Ta warstwa jest standardem we wszystkich typach płytek PCB.Druga warstwa to warstwa dielektryczna, która zapobiega przepływowi prądu z warstwy górnej do warstwy podstawowej.Chociaż warstwa ta jest elektrycznie izolatorem, jest dobrym przewodnikiem ciepła.Przenosi ciepło wytwarzane przez komponenty i pomaga w rozpraszaniu ciepła.Dolna warstwa PCB to miedź, dlatego jest to PCB z rdzeniem miedzianym.

Oparta na miedzi płytka drukowana zapewnia najlepszą wydajność wśród płyt z całkowicie metalowymi rdzeniami.Te płytki drukowane są używane do określonych celów, w tym obwodów o wysokiej częstotliwości i zmian w wysokiej temperaturze.Mogą rozpraszać ciepło lepiej niż PCB z rdzeniem żelaznym i aluminiowym.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
