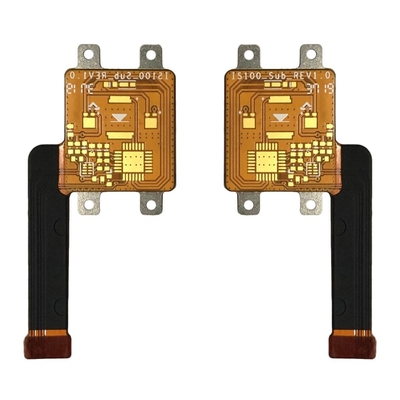

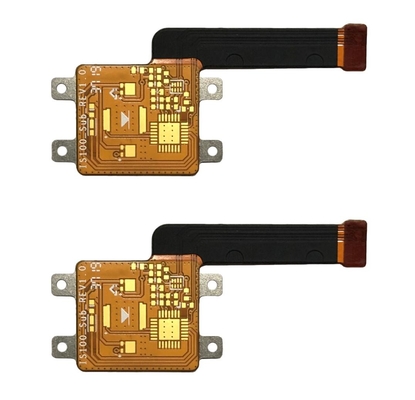

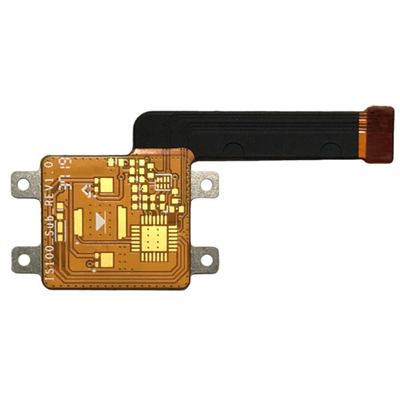

HASL OSP Multilayer Flex Pcb Prototypowa bezhalogenowa cyna zanurzeniowa

HASL OSP Multilayer Flex Pcb Prototypowa bezhalogenowa cyna zanurzeniowa

Sztywna elastyczna płytka drukowana Sztywna elastyczna płytka drukowana Wielowarstwowa elastyczna płytka drukowana Elastyczna płytka drukowana Wielowarstwowe elastyczne obwody Flex Circuit Prototype

Wielowarstwowa elastyczna sztywna płytka drukowana

Warstwa PCB: jednowarstwowa, dwustronna, wielowarstwowa

Materiał PCB: FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, bezołowiowy materiał montażowy), bezhalogenowy, wypełniony ceramiką, poliimid ...

Wykończenie powierzchni: Immersion Tin, Immersion Silver, ENIG, ENEPIG, HASL, OSP, Hard Gold, Soft Gold (głównie ENIG)

Grubość miedzi: 1/3 ~ 5 uncji

Najmniejszy rozmiar wiercenia: 0,15 mm

najmniejszy ślad/spacja: 3mil/3mil

Maska lutownicza: maska ​​lutownicza PI lub laminacja folii lutowniczej PET (czarna, czerwona, żółta i zielona itp.)

Legenda: biały, czarny i zgodnie z życzeniem klienta

aplikacji: produkt telekomunikacyjny, pole lotnicze, produkty wojskowe i medyczne;

Zastosowania sztywnych płytek PCB obejmują zarówno małe urządzenia elektryczne, jak i duże dziedziny lotnictwa, wojska i medycyny.A elastyczne płytki drukowane są zbudowane z elastycznego podłoża.Mają mniejszą grubość, lżejszą wagę i są dynamicznie wyginane, dzięki czemu mogą zaoszczędzić miejsce. Mają też równie szerokie zastosowania ze względu na doskonałe parametry elektryczne i termiczne.

PCBs Flex-rigid to płytki łączące technologię płyty elastycznej i płyty sztywnej.Składają się z wielu warstw elastycznych podłoży obwodów przymocowanych do jednej lub więcej sztywnych płytek zewnętrznie lub wewnętrznie.Dlatego posiadają zalety zarówno sztywnych płytek drukowanych, jak i elastycznych płytek drukowanych.Produkty Rigid-Flex zapewniają niezawodną integrację wielu sztywnych zespołów płytek drukowanych w jeden moduł PCB, który może wspierać montaż, oszczędzać miejsce/masę i stabilność mechaniczną.

Zalety sztywnej deski flex obejmują:

1) rudukując wagę produktów

2) odporność na temperaturę jest doskonała

3) bycie bardziej elastycznym

4) z dobrą niezawodnością

Wprowadzenie do fabryki:

Produkty HSX obejmują płytki drukowane 1 ~ 32L FR-4, płytki drukowane IMS, płytki drukowane HDI, płytki PTFE o wysokiej częstotliwości i płytki sztywneflex.Zapewniamy elastyczne szybkie/szybkie usługi (od 12 do 72 godzin), a także produkcję płytek PCB od małych do dużych objętości.

Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, w przemyśle komunikacyjnym, przemyśle zasilaczy, przemyśle elektroniki użytkowej, sterowaniu przemysłowym, urządzeniach medycznych i tak dalej.Posiadamy wysoko wykształcony i doświadczony zespół PCB oraz zaawansowane urządzenia produkcyjne.

Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm

Materiał PCB: PI + FR4, FR4, Rogers, bezhalogenowy, High TG i ciężka miedź

Grubość PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić)

Grubość miedzi PCB: H ~ 5 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)

Maksymalny rozmiar otworu: 6,0 mm (> 6 mm, użyj frezowania, aby powiększyć otwory)

HDI Min otwór wiertniczy: 0,08-0,10 MM

Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4～8L (w tym): próbka: 4 mil;mała objętość: 4,5 mln;

8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mln

12～18L (w tym): próbka: 6 mil;mała objętość: 6,5 miliona

Maska lutownicza PCB: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały itp

Sitodruk PCB: biały, czarny itp

Powierzchnia PCB: HASL bezołowiowa, Immersja Złoto, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger

Zastosowanie: komunikacja, przemysł/elektronika użytkowa.
