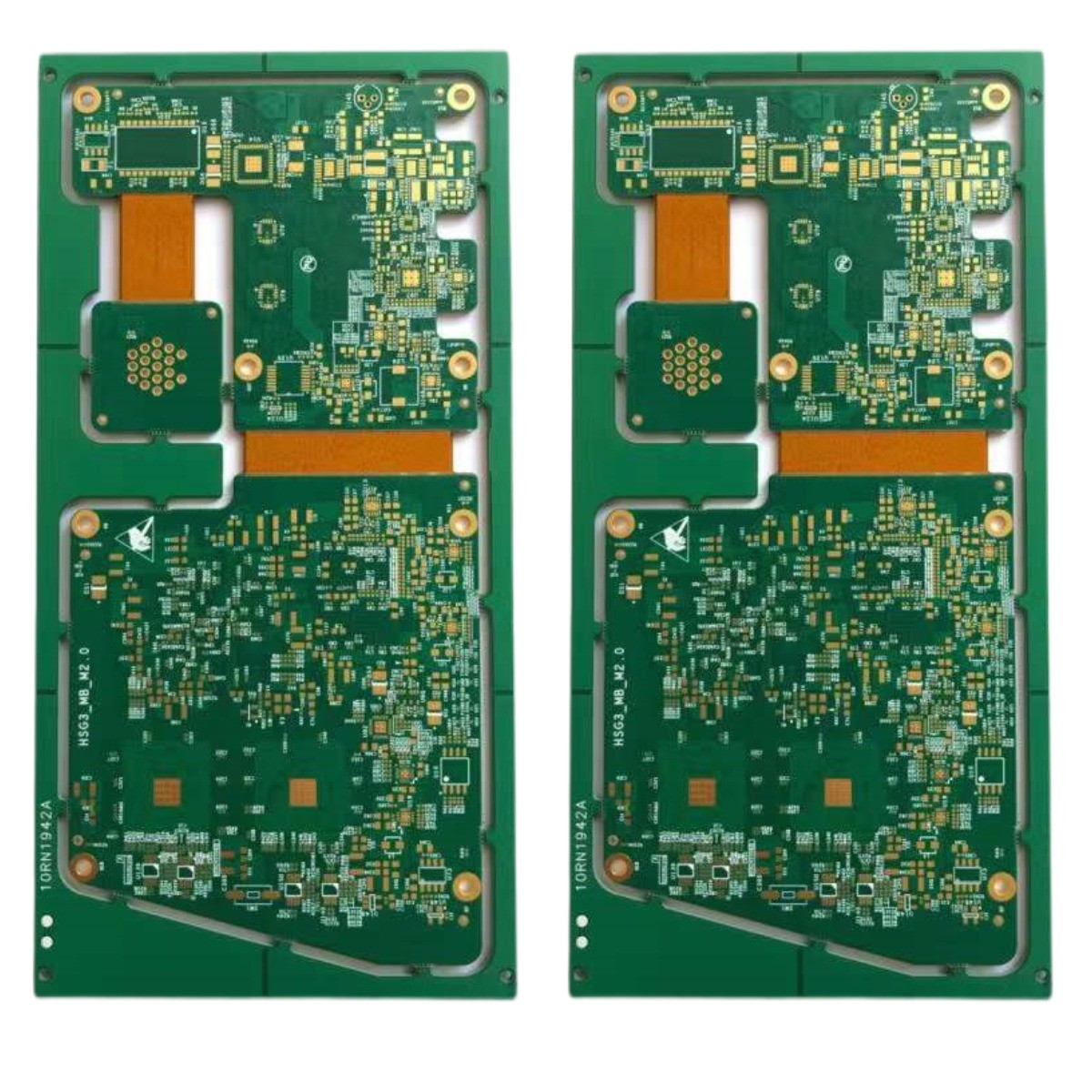

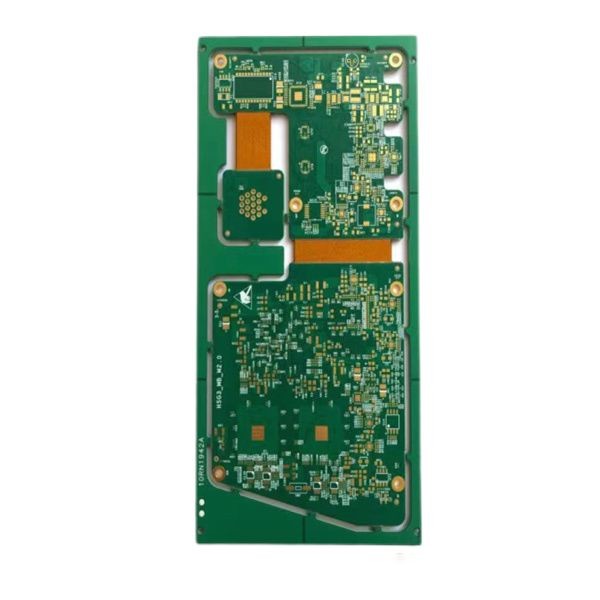

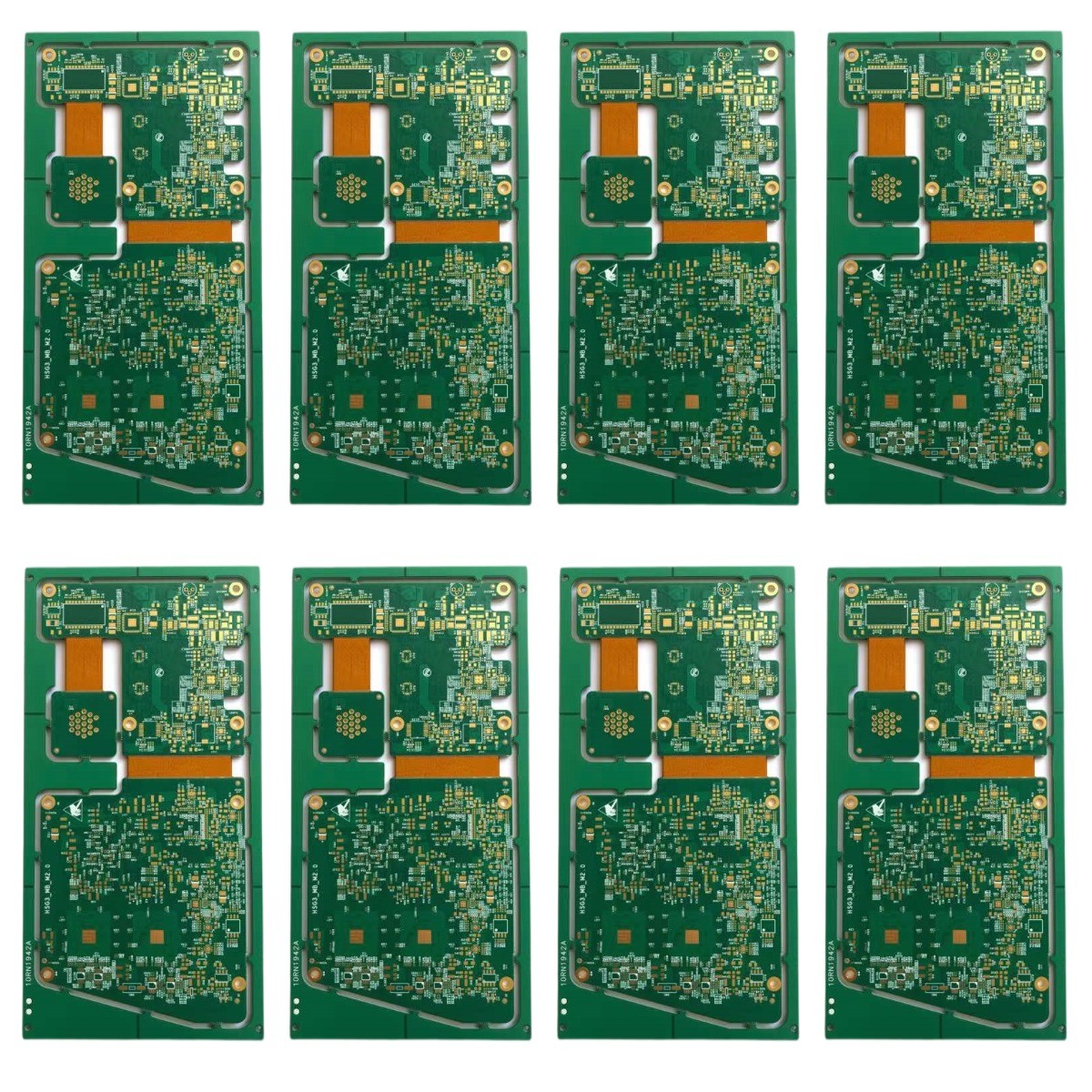

Immersion Silver wielowarstwowa elastyczna płytka PCB 1,2 mm 3 uncje

Immersion Silver wielowarstwowa elastyczna płytka PCB 1,2 mm 3 uncje

Sztywne elastyczne płytki PCB Sztywne elastyczne płytki drukowane Wielowarstwowa płytka drukowana Wielowarstwowa płytka drukowana Sztywne elastyczne płytki drukowane

Sztywna elastyczna płytka drukowana

Typ PCB: sztywna, elastyczna płytka drukowana

Warstwa PCB: jednowarstwowa, dwustronna, wielowarstwowa

Surowiec: PI, FR4

Grubość miedzi: 0,5 uncji, 1 uncja, 2 uncje, 3 uncje, 4 uncje, 5 uncji

Najmniejszy rozmiar otworu: 0,15 mm

Minimalna szerokość linii: 0,075 mm/3 mil

Minimalny odstęp między wierszami: 0,075 mm/3 mil

Obróbka kształtu: tłoczenie matryc, cięcie, prototypowanie laserowe

Maska lutownicza: maska ​​lutownicza PI lub laminacja folii lutowniczej PET (czarna, czerwona, żółta i zielona itp.)

Wykończenie powierzchni: cyna zanurzeniowa, poszycie niklowe, ENIG, OSP, srebro zanurzeniowe itp. (głównie ENIG)

Zalety: oszczędność miejsca, elastyczna konstrukcja,


Sztywna elastyczna płytka PCB łączy sztywną płytkę i elastyczny obwód.Te płytki drukowane zawierają zarówno elastyczne, jak i sztywne podłoża obwodów.Sztywne elastyczne płytki PCB odgrywają kluczową rolę.Te płytki PCB łączą sztywne i elastyczne podłoża, co czyni je idealnym rozwiązaniem dla większości współczesnych zastosowań.Są specjalnie zaprojektowane do użytku w aplikacjach o wysokiej wydajności i dużej prędkości.Przy tego typu płytkach drukowanych można wiele osiągnąć.

Sztywne elastyczne płytki drukowane są powszechnie stosowane w wielu zastosowaniach ze względu na ich cechy i zalety, są stosowane w systemach telekomunikacyjnych, sprzęcie lotniczym, urządzeniach samochodowych, sprzęcie wojskowym, urządzeniach konsumenckich i tak dalej.
