2,0 mm sztywny elastyczny obwód drukowany FR4 High TG Immersion Tin Pcb

  • 2.0mm Rigid Flex Circuit Board FR4 High TG Immersion Tin Pcb
  • 2.0mm Rigid Flex Circuit Board FR4 High TG Immersion Tin Pcb
  • 2.0mm Rigid Flex Circuit Board FR4 High TG Immersion Tin Pcb
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu Sztywna elastyczna płytka drukowana
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Typ PCB Sztywna elastyczna płytka drukowana Materiały eksploatacyjne FR4, wysoka TG, wysoka częstotliwość, ałun, poliimid
Powierzchnia wykończona Cyna zanurzeniowa, srebro zanurzeniowe, ENIG, ENEPIG, HASL, OSP, twarde złoto, miękkie złoto Grubość płyty 2,0 mm
Min. Min. hole size rozmiar dziury 0,15 mm Inna usługa Montaż PCB, zamówienie prototypu
High Light

Sztywna płytka drukowana 2

,

0 mm

,

sztywna płytka drukowana ISO9001
Zostaw wiadomość
opis produktu

2,0 mm sztywny elastyczny obwód drukowany FR4 High TG Immersion Tin Pcb



Sztywne elastyczne płytki drukowane Sztywne elastyczne płytki drukowane Sztywne elastyczne obwody sztywne elastyczne płytki drukowane Sztywne elastyczne płytki drukowane Producenci



Sztywna elastyczna płytka drukowana



Produkty HSX obejmują płytki drukowane 1 ~ 32L FR-4, płytki drukowane IMS, płytki drukowane HDI, płytki PTFE o wysokiej częstotliwości i płytki sztywneflex.Zapewniamy elastyczne szybkie/szybkie usługi (od 12 do 72 godzin), a także produkcję płytek PCB od małych do dużych objętości.



Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, w przemyśle komunikacyjnym, przemyśle zasilaczy, przemyśle elektroniki użytkowej, sterowaniu przemysłowym, urządzeniach medycznych i tak dalej.Posiadamy wysoko wykształcony i doświadczony zespół PCB oraz zaawansowane urządzenia produkcyjne.



Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)



Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)



Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm


Materiał PCB: PI + FR4, FR4, Rogers, bezhalogenowy, High TG i ciężka miedź


Grubość PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić)



Grubość miedzi PCB: H ~ 5 uncji



Łuk i skręt: 0,075%



Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)



Maksymalny rozmiar otworu: 6,0 mm (> 6 mm, użyj frezowania, aby powiększyć otwory)



HDI Min otwór wiertniczy: 0,08-0,10 MM



Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4～8L (w tym): próbka: 4 mil;mała objętość: 4,5 mln;

8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mln



12～18L (w tym): próbka: 6 mil;mała objętość: 6,5 miliona



Maska lutownicza PCB: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały itp


Sitodruk PCB: biały, czarny itp


Powierzchnia PCB: HASL bezołowiowa, Immersja Złoto, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger



Zastosowanie: komunikacja, przemysł/elektronika użytkowa.





Warstwa PCB Sztywna elastyczna płytka drukowana (4L)
Powierzchnia PCB Zanurzenie złoto
Materiał PCB FR-4, TG170+PI
Grubość PCB 2,0 mm
Min.rozmiar dziury 0,2 mm
Min.odstępy między wierszami 3 mil (0,075 mm)
Profil PCB

Routing i V-CUT
Maska do lutowania PCB Zielony, po obu stronach
sitodruk PCB Biały, obie strony
Grubość miedzi PCB Gotowe 2/2/2/2 uncje
Inna usługa Montaż PCB, zamówienie prototypu

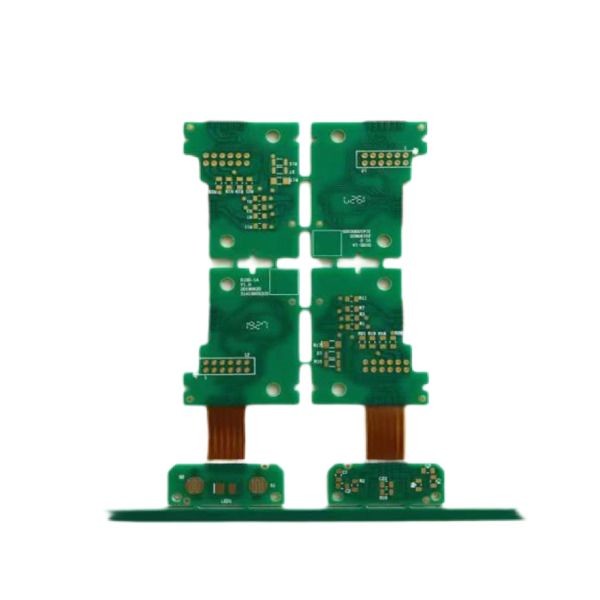

2,0 mm sztywny elastyczny obwód drukowany FR4 High TG Immersion Tin Pcb 0

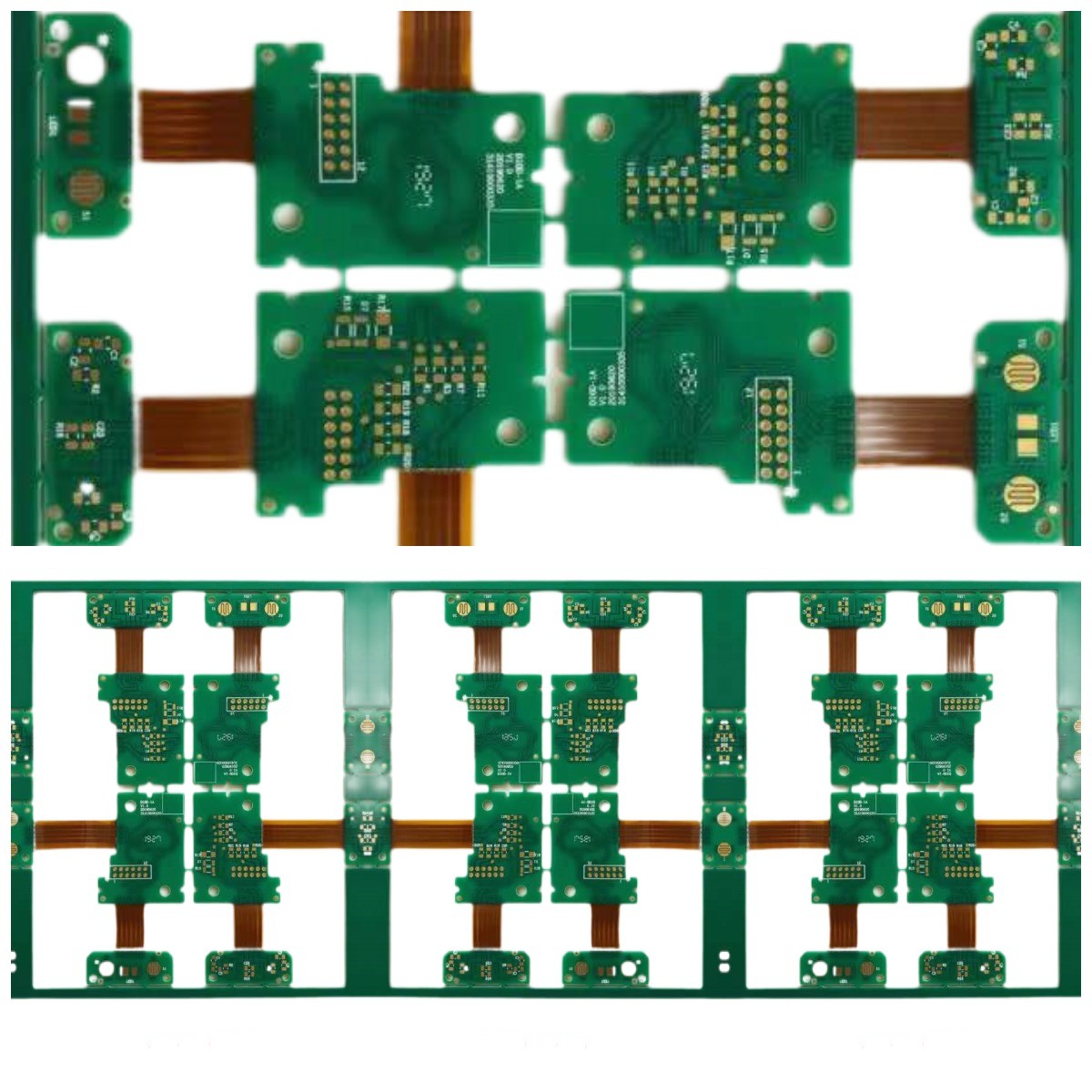

2,0 mm sztywny elastyczny obwód drukowany FR4 High TG Immersion Tin Pcb 1





Często zadawane pytania:

1. Jaką usługę możesz świadczyć?

Produkcja PCB, montaż PCB, szybki prototyp



2. Jak szybki jest Twój czas realizacji?

Najszybsze 24H dla 2L i 4L, 3WD dla płyty HDI.



3. Jak uzyskać szybką wycenę?

Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)



próbka:

Warstwa PCB 2L
Powierzchnia PCB LF-HASL
Materiał PCB FR4, TG170
Grubość miedzi Gotowe 1/1 uncja
Maska do lutowania PCB Dwustronny, zielony
sitodruk PCB Dwustronny, biały
Ilość 15 sztuk, 15 dni roboczych!



4. Jakie masz warunki płatności?

Przelew (T/T)
